1. 概述

在目标检测中，除了检测精度，另一个对于算法的关注点就是检测的速度。R-CNN 系列算法已经验证了 CNN 算法在目标检测中可行性，同时，从 R-CNN^[1] 到 Fast R-CNN^[2]，最后到 Faster R-CNN^[3]，实现了仅通过 CNN 网络就可以实现目标检测，而无需其他的算法，但是 Faster R-CNN 毕竟还是两阶段（two-stage）的，简单来说，就是：

1. 阶段一：通过 RPN 生成候选框
2. 阶段二：通过回归和分类对生成的候选框做精细化处理

2016 年，YOLO（You Only Look Once）^[4] 的提出，实现了从两阶段（two-stage）到单阶段（one-stage）的成功跨越，从 YOLO 的全称也能看出来其想要达成的目标，就是速度。因为后续在 YOLO 系列上的不断演进，这个版本的 YOLO 也被民间称为 YOLO v1。

YOLO v1 的核心思想是将目标检测统一为一个单阶段、端到端的预测问题：以整张图像为输入，经过一个卷积神经网络，直接输出 $S\times S$ 网格上的边界框坐标、置信度和类别条件概率；再经过阈值化和非极大值抑制等后处理，得到最终的边界框及其类别。

2. YOLO v1 算法过程

2.1. YOLO v1 的网络结构

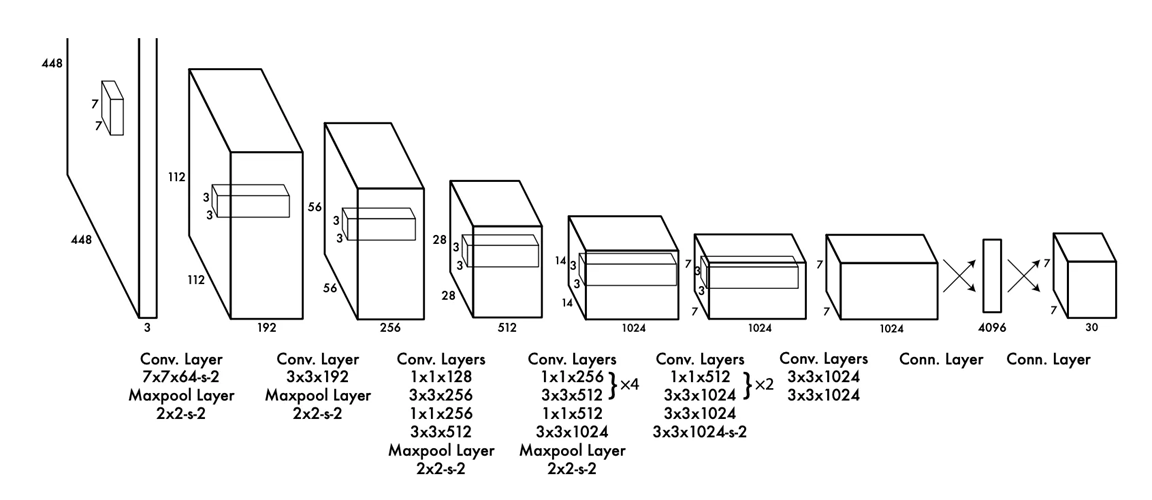

YOLO v1 的网络结构如下图所示：

YOLO v1 的网络结构是一种典型的 CNN 网络结构，其中，网络的输入是 $448\times 448\times 3$ 的图像，经过一系列的卷积+池化层后，得到 $7\times 7\times 1024$ 的语义特征层，最后通过全连接层来预测目标的位置和类别，预测结果的维度是 $7\times 7\times 30$（对于这个结果是如何得到的，在下面的文章中有详细的介绍）。

2.2. YOLO v1 的运行机制

与传统的两阶段的算法不一样的地方是，在 YOLO v1 中，不再需要单独的一个模块或算法（如 Selective Search，RPN）来专门的产生一系列的锚框（Anchor）。在 YOLO v1 中则是采用的另一种更为巧妙的方式。

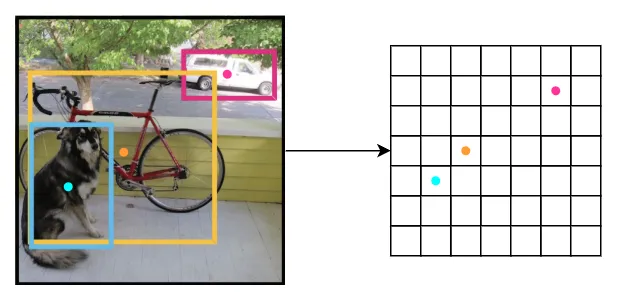

首先，从上面的网络结构图中可以看到，对于 $448\times 448\times 3$ 的图像，经过一系列卷积+池化的操作后，得到 $7\times 7\times 1024$ 的语义特征层，YOLO v1 的操作也便是在这个语义特征层上展开的。对于每一个通道的语义层，天然划分成 $7\times 7$ 的网格，而在 YOLO v1 中，每个网格分别负责预测中心点落在该网格内的目标。我们可以通过下图描述下这个过程：

我们来具体解释下这个过程：

1. 首先，对于原始图像（假设为 $448\times 448\times 3$），经过一系列的卷积+池化，得到了多个通道的语义特征层（假设通道为 $1024$），这个时候每个通道就被划分成了 $S\times S$（假设每个通道为 $7\times 7$）；

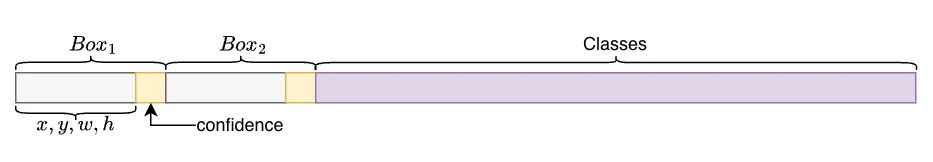

2. 对于上述的 $7\times 7$ 个格子，每个网格都要预测 $B$ 个 Bounding box，每个 Bounding box 要预测 $\left ( x,y,w,h \right )$ 和是否存在目标的置信度 confidence，一共是 5 个值。除此之外，每个网格还要预测一个类别信息，记为 $C$ 个类，网络输出就是一个 $S\times S\times \left(5\times B + C \right)$ 的张量。在文献[4]中，YOLO v1 把一张图片划分为了 $7\times 7$ 个网格，并且每个网格预测 $2$ 个 Bounding Box，$20$ 个类别，也就是 $S=7,B=2,C=20$。那么网络输出的大小为：$7\times 7\times 30$。如下所示：

上图中特征层三个点就对应了原图中的三个目标的中心点，这样，这三个网络就负责了上面的预测工作。剩下还有两个问题，第一个是损失函数是什么？第二个是正负样本如何确定？

2.3. 损失函数

首先，我们来看损失函数，在 YOLO v1 中，损失函数由三部分组成，分别是坐标预测的损失，是否包含目标预测的损失以及类别预测的损失，先看第一部分，坐标预测的损失，其形式如下：

$$\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left [ \left ( x_i-\hat{x}_i \right )^2+\left ( y_i-\hat{y}_i \right )^2 \right ] +\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left [ \left ( \sqrt{w_i}-\sqrt{\hat{w}_i} \right )^2+\left ( \sqrt{h_i}-\sqrt{\hat{h}_i} \right )^2\right ]$$

其中，$\mathbb{1}_{ij}^{obj}$ 表示第 $i$ 个网格中的第 $j$ 个 Box 是否负责目标 Object，如果负责，则 $\mathbb{1}_{ij}^{obj}=1$，否则 $\mathbb{1}_{ij}^{obj}=0$。简单来说，这部分的作用是希望如果第 $i$ 个网格中的第 $j$ 个 Box 是否负责目标 Object 的情况下，使得中心点的误差，以及目标框的误差尽量要小。这里还有一个就是对于宽高，采用了 $\sqrt{w}$ 和 $\sqrt{h}$，这是为了使得小目标的尺寸误差更加敏感。

损失函数的第二部分是针对是否包含目标预测的损失，其形式如下：

$$\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left ( C_i-\hat{C}_i \right )^2 +\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{noobj}\left ( C_i-\hat{C}_i \right )^2$$

其中，$\mathbb{1}_{ij}^{obj}$ 的含义与上述一致，只是这里多了 $\mathbb{1}_{ij}^{noobj}$，这个的含义正好与 $\mathbb{1}_{ij}^{obj}$ 相反。这里的 $C$ 表示的是 Confidence，其具体形式为：

$$Pr\left ( Object \right )\ast IOU_{pred}^{truth}$$

从公式来看，Confidence 是两部分的组合，一部分是有目标的概率，代表了这个框是否包含目标，另一部分是预测和真实的框之间的 IoU，代表了这个框到底转不准。现在将上面的计算拆开来看：

1. 当第 $i$ 个网格中的第 $j$ 个 Box 负责目标 Object

此时，$\mathbb{1}_{ij}^{obj}=1$ 而 $\mathbb{1}_{ij}^{noobj}=0$，$\hat{C}_i=IoU$，这是一个动态的目标。预测值 $C_i$ 要逼近$IoU$。

2. 当第 $i$ 个网格中的第 $j$ 个 Box 不负责目标 Object

此时，$\mathbb{1}_{ij}^{obj}=0$ 而 $\mathbb{1}_{ij}^{noobj}=1$，$\hat{C}_i=0$，预测值也要逼近 $0$。

第三部分是类别预测的损失，其形式如下：

$$\sum_{i=0}^{S^2}\mathbb{1}_{i}^{obj}\sum_{c\in classes}\left ( p_i\left ( c \right )-\hat{p}_i\left ( c \right ) \right )^2$$

这部分的损失只针对有目标的，去优化各类的概率值。

为了将三部分融合在一起，这里也是设计了相应的系数，最终得到损失函数为：

$$\lambda _{coord}\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left [ \left ( x_i-\hat{x}_i \right )^2+\left ( y_i-\hat{y}_i \right )^2 \right ]\\ +\lambda _{coord}\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left [ \left ( \sqrt{w_i}-\sqrt{\hat{w}_i} \right )^2+\left ( \sqrt{h_i}-\sqrt{\hat{h}_i} \right )^2\right ]\\ +\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left ( C_i-\hat{C}_i \right )^2\\ +\lambda _{noobj}\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{noobj}\left ( C_i-\hat{C}_i \right )^2\\ +\sum_{i=0}^{S^2}\mathbb{1}_{i}^{obj}\sum_{c\in classes}\left ( p_i\left ( c \right )-\hat{p}_i\left ( c \right ) \right )^2$$

在参考文献[4]中设置的 $\lambda _{coord}=5$，$\lambda _{noobj}=0.5$。

2.4. 正负样本

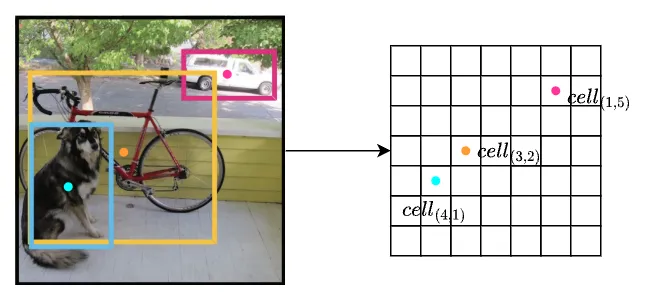

在 YOLO v1 中，对于原始图像（假设为 $448\times 448\times 3$），经过一系列的卷积+池化，得到了多个通道的语义特征层（假设通道为 $1024$），这个时候每个通道就被划分成了 $S\times S$（假设每个通道为 $7\times 7$），还是以下面这个图为例：

以狗为 Ground Truth 为例，该 Ground Truth 的中心落在第 4 行（从 0 开始计数），第 1 列，该位置称为 $cell_{\left(4,1\right)}$。那么特征层的这个 cell 就负责该目标。但是正如上面所说，一个 cell 会预测 $B$ 个 Bounding Box，那么到底哪一个才是正样本呢？答案是：在 YOLO v1 中会选择与 Ground Truth 的 IoU 最大的负责该目标框。这就是正样本了；

那负样本呢？最直接的就是所有没有 Ground Truth 的中心落到的 cell 都是负样本。另一部分则是负责目标的 cell 中的 $B$ 个预测中非正样本的都为负样本。

如上图，在这种情况下，正负样本严重的不平衡，假设此时就 $3$ 个 Ground Truth，则一张图上，总的预测框有 $2\times 7\times 7=98$，其中，正样本个数为 $3$ 个，而负样本则达到了 $98-3=95$ 个，正负比例达到了 $3:95$。在 YOLO v1 中是如何处理这种不平衡的呢？在损失函数中涉及到负样本的计算的就是第二部分是否包含目标的预测损失：

$$\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{obj}\left ( C_i-\hat{C}_i \right )^2 +\sum_{i=0}^{S^2}\sum _{j=0}^{B}\mathbb{1}_{ij}^{noobj}\left ( C_i-\hat{C}_i \right )^2$$

如果直接按照上面这样，加号前面那部分代表的是正样本，加号后面那部分代表的是负样本，如果两者的权重一样的话，那么大量负样本的 loss 就会很容易淹没少量正样本的 loss，因此在 YOLO v1 中，在负样本的损失前面增加了权重 $\lambda _{noobj}=0.5$。

3. 总结

YOLO v1 的提出开创了 one-stage 的目标检测，检测速度得到了极大提升，但是从上述 YOLO v1 的整个过程来看，YOLO v1 中也存在着很多的问题，如每个 cell 预测 B 个候选框，如果两个物体靠得很近，检测效果并不好，同时也导致对密集物体的检测效果欠佳；算法中对负样本的定义，导致了大量背景负样本的存在，缺乏对困难负样本的学习，这也会导致模型效果受到影响。得益于其优秀的架构和性能，这些问题也就吸引了众多开发者为其添砖加瓦，改进其效果，这就有了后续的各个版本。

参考文献

[1] Girshick R, Donahue J, Darrell T, et al. Rich feature hierarchies for accurate object detection and semantic segmentation[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2014: 580-587.

[2] Girshick R. Fast r-cnn[C]//Proceedings of the IEEE international conference on computer vision. 2015: 1440-1448.

[3] Ren S, He K, Girshick R, et al. Faster r-cnn: Towards real-time object detection with region proposal networks[J]. Advances in neural information processing systems, 2015, 28.

[4] Redmon J, Divvala S, Girshick R, et al. You only look once: Unified, real-time object detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2016: 779-788.
