1. 概述

SSD^[1] 是在 2016 年提出的单阶段目标检测算法，全称是 Single Shot Multibox Detector。从全称来看，Single shot 也能看出 SSD 算法属于 One-stage 的方法，MultiBox Detector 是 SSD 算法的另一特点，即多框预测，这个在后面会详细介绍。

回顾目标检测算法发展的历史，SSD 算法是在单阶段的 YOLO（严格来说是 YOLO v1^[2]）之后提出的，因此也是借鉴了 YOLO 的单阶段的优越性，并在此基础上做了优化：

1. SSD 采用了不同尺度和长宽比的 Default Box，这个与 Faster R-CNN^[3] 中的锚框 Anchor 很相似，对于算法的最终效果的影响还是比较大的。YOLO 在后续的版本中也重新加入了先验框，你会发现大家都在互相借鉴彼此优秀的地方；
2. SSD 中采用 CNN 直接检测，而不是像 YOLO v1 算法在 CNN 后再接全连接层做分类和回归；
3. SSD 采用了多尺度的特征做分类和回归，这有助于不同尺度的目标的检测。

2. SSD 算法原理

传统的 two-stage 的算法，如 Faster R-CNN 虽然在效果上还不错，但多阶段的过程严重限制了检测的速度，SSD 与 YOLO 类似，是采用 one-stage 的算法，在检测速度上得到了极大提升，也极大降低了算法的整体复杂程度，首先我们看一下 SSD 算法的网络结构，从网络结构出发看看 SSD 是如何在 one-stage 中解决目标检测问题的。

2.1. SSD 的网络结构

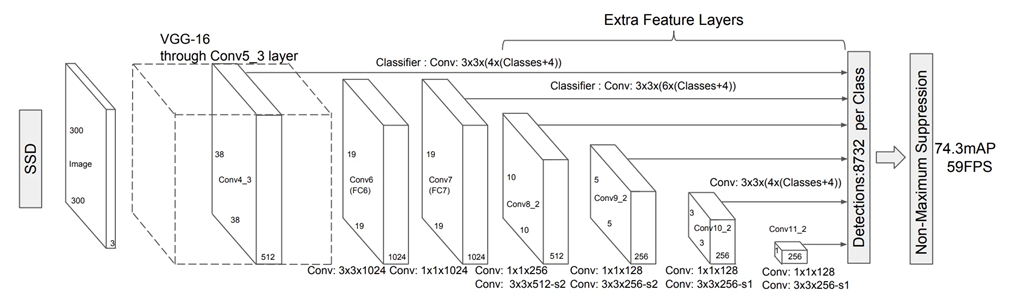

SSD 的网络结构如下图所示：

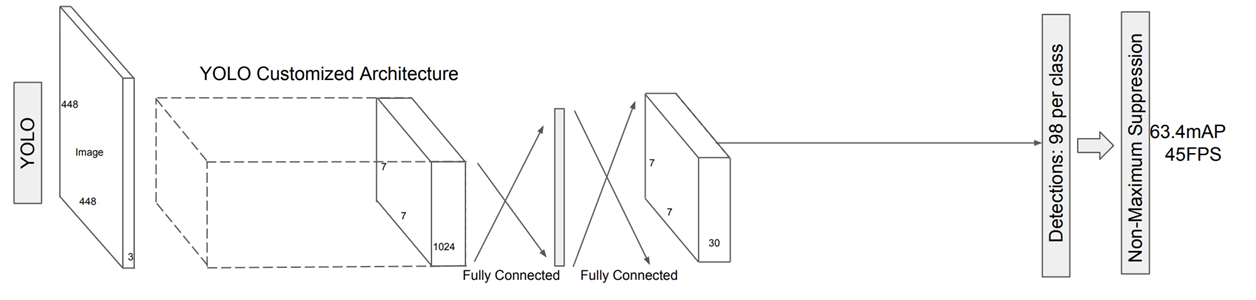

从 SSD 的网络结构可以看出，与 YOLO v1 不同的是，在 YOLO v1 中最后采用全连接层，如下所示：

而在 SSD 中，直接采用卷积对不同的特征图来进行提取检测结果。另一点是，在 SSD 中采用了多尺度特征图用于检测，这里所谓多尺度特征图，就是采用大小不同的特征图进行检测。这样做的好处是低层特征图分辨率高、感受野小，适合检测小目标。而高层特征图分辨率低、感受野大，适合检测大目标。这样既模拟了多尺度处理的效果，又共享了参数。

2.2. 层级特征图

在上图中的 YOLO v1 中，采用的是最后一个语义特征层，也就是大小为 $7\times 7\times 30$特征层，这样的设计无法同时兼顾大的目标和较小的目标，因此在 SSD 中优化了这点，在单个网络中使用层级的特征图。低层特征图分辨率高、感受野小，适合检测小目标；高层特征图分辨率低、感受野大，适合检测大目标。这样既模拟了多尺度处理的效果，又共享了参数，能够同时处理大目标和小目标。在文献[1]中的 SSD 中共取了 $6$层，分别为 Conv4_3、Conv7、Conv8_2、Conv9_2、Conv10_2、Conv11_2。

2.3. Default Box

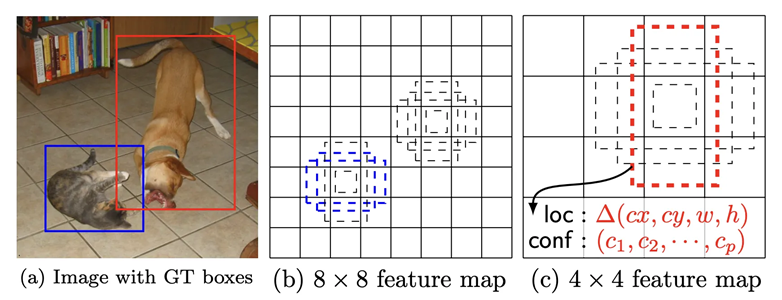

虽然 SSD 摒弃了 Faster R-CNN 的 two-stage 的过程，但是还是借鉴了 Faster R-CNN 中 Anchor 的理念，设计了 Default Box。Default Box 是设置在每一个层级的 Feature Map 上每个单元的尺度或者长宽比不同的目标框，模型训练的过程就是以这些 Default Box 为基准的，逐步逼近真实的 Ground Truth。Default Box 的设置过程如下图所示：

在 SSD 中，Default Box 的设置涉及到两个层面，分别为尺度和长宽比。与 Faster R-CNN 中不同，在 SSD 中，Default Box 是设置在每个特征图上面的，因此对于每一个特征图，需要设置不同的尺度。如何理解尺度呢？尺度可以理解为 Default Box 相对于原图的比例。

假设当前共使用 $m$个特征图进行预测，其中第 $k$层特征图上 Default Box 的尺度 $s_k$按以下公式计算：

$$s_k=s_{min}+\frac{s_{max}-s_{min}}{m-1}\left ( k-1 \right ),\quad k\in\left [ 1,m \right ]$$

在参考文献[1]中，设置 $s_{min}=0.2$，$s_{max}=0.9$，这表示最低层尺度为 $0.2$，最高层为 $0.9$，中间层均匀分布。例如在文献[1]中，SSD 的输入图像大小为 $300\times 300$，则当 $s=0.2$时，表示的是对应实际像素边长为 $300\times 0.2=60$像素，是一个归一化的值（注意，这个后面会使用到）。

在文献[1]，共使用的特征图个数为 $6$，但是 Conv4_3 这一层的尺度单独设置，因此设置 $m=5$，各特征图对应的大小和尺度分别为：

• Conv4_3：大小为 $38\times 38\times 512$，尺度 $s$为 $0.1$（这个尺度是单独设置的）
• Conv7：大小为 $38\times 38\times 512$，尺度 $s_1$为 $0.2$
• Conv8_2：大小为 $10\times 10\times 512$，尺度 $s_2$为 $0.375$
• Conv9_2：大小为 $5\times 5\times 256$，尺度 $s_3$为 $0.55$
• Conv10_2：大小为 $3\times 3\times 256$，尺度 $s_4$为 $0.725$
• Conv11_2：大小为 $1\times 1\times 256$，尺度 $s_5$为 $0.9$

有了尺度，还需要通过长宽比来覆盖不同形状的目标。在参考文献[1]中为 Default Box 设置了五个长宽比：

$$a_r\in \left\{ 1,2,3,\frac{1}{2},\frac{1}{3}\right\}$$

对于长宽比 $a_r$，Default Box 的宽度和高度分别计算为：

$$w_k^a=s_k\sqrt{a_r},\quad h_k^a=\frac{s_k}{\sqrt{a_r}}$$

注意，与尺度一样，宽高也是相对于原图的比例。当 $a_r=1$时，$w=h=s_k$，得到一个正方形 Default Box。除了这个正方形的 Default Box，在文献[1]中，还额外增加了一个尺度为 $s_k'=\sqrt{s_ks_{k+1}}$的正方形 Default Box。这一共就是在每一个特征图的 cell 上有 $6$个 Default Box。

注意：在文献[1]中，conv4_3、conv10_2、conv11_2 三层不使用 3:1 和 1:3 两个极端长宽比，每层只放置 4 个 Default Box。文献中解释是：conv4_3 的特征尺度与其他层差异较大，需要 L2 归一化处理，因此简化了该层的 Default Box 配置。

Default Box 的中心点被设置在特征图每个单元格的中心。对于第 $k$层特征图，其大小为 $\left | f_k\right |\times \left | f_k\right |$,第 $\left(i,j\right)$个单元格的中心坐标为：

$$\left ( \frac{i+0.5}{\left | f_k\right |},\frac{j+0.5}{\left | f_k\right |} \right ),\quad i,j\in \left[0, \left | f_k\right |\right)$$

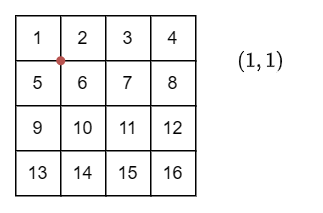

注意，这是一个归一化到原图的坐标。其中，$\left(i,j\right)$表示的是每个单元格 cell 的左上角的位置，如下图所示：

这里的 $\left(1,1\right)$表示的就是 6 所在的单元格。

2.4. Ground Truth 与 Default Box 匹配

通过以上的分析，Default Box 最终都被归一化到原图中了，因此，在与 Ground Truth 进行匹配之前，先需要将 Ground Truth 中边界框坐标进行归一化，归一化公式为：

$$g_x=\frac{x_{pixel}}{W_{image}},\quad g_y=\frac{y_{pixel}}{H_{image}},\quad g_w=\frac{w_{pixel}}{W_{image}},\quad g_h=\frac{h_{pixel}}{H_{image}}$$

接下来进行Ground Truth 与 Default Box 的匹配，匹配逻辑决定了对于指定的 Ground Truth，由哪个或者哪几个 Default Box 来负责。在 SSD 中匹配的逻辑如下：

1. 每个 GT 匹配 IoU 最大的 Default Box

对于图像中的每一个 Ground Truth 框，计算它与所有 Default Box 的 IoU，然后选择 IoU 最大的那个 Default Box 作为正样本。这样能保证对于每一个 Ground Truth，至少存在一个 Default Box 对其负责。

2. 剩余 Default Box 按 IoU 阈值匹配

对于剩下的还没有被匹配的 Default Box，如果它与某个 Ground Truth 的 IoU 大于阈值（文献[1]中取 $0.5$），也将它匹配到该 GT，作为正样本。这样就允许一个 Ground Truth 匹配到多个 Default Box，这也是 MultiBox Detector 的来源。

通过以上的两步，就组成了所有的正样本，而所有没有匹配任何 Ground Truth 的 Default Box 则为负样本。这里也会存在负样本远远多于正样本呢的情况，在 SSD 中使用难负样本挖掘，也就是对负样本按置信度损失排序，选取损失最高的那些，使正负样本比例保持在 $1:3$左右。这样训练更稳定，避免大量简单负样本主导梯度。

这里的 IoU 的计算都可以在归一化的坐标中进行计算。

2.5. 损失函数

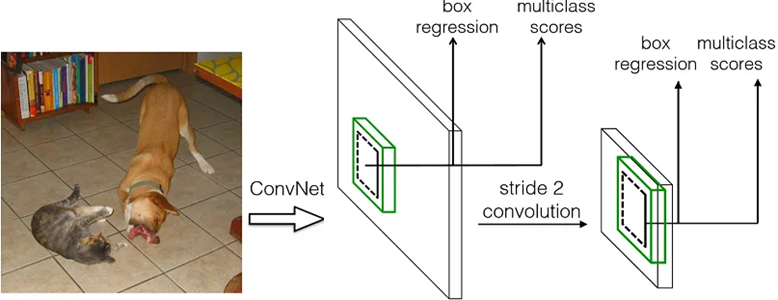

确定了正负样本后，对于损失函数，也是包含了两个部分，分别为位置损失（locatization loss， loc）和置信度损失（confidence loss, conf），如下图所示：

最终的损失函数是这两个部分的加权求和：

$$L\left ( x,c,l,g \right )=\frac{1}{N}\left ( L_{conf}\left ( x,c \right )+\alpha L_{loc}\left ( x,l,g \right ) \right )$$

其中，$N$ 表示的是匹配到 Ground Truth 的 Default Box 数量，也就是正样本的数量。$L_{conf}$ 为置信度损失，$L_{loc}$ 为位置损失，$\alpha$ 为定位损失与置信度损失的权重，文献[1]中取 $\alpha =1$。

置信度损失 $L_{conf}$ 是 Softmax 交叉熵损失，用于分类，正样本对应了真实的类别，而负样本则是对应了背景类。其具体公式为：

$$L_{conf}\left ( x,c \right )=-\sum_{i\in Pos}^{N}x_{ij}^plog\left ( \hat{c}_i^p \right )-\sum_{i\in Neg}log\left ( \hat{c}^0_i \right )$$

其中，$i\in Pos$ 表示的是正样本的 Default Box，同样的，$i\in Neg$ 表示的是负样本的 Default Box，$p$ 表示的是真实的类别标签。$x_{ij}^p$ 是一个指示器，当第 $i$ 个 Default Box 匹配到第 $j$ 个 Ground Truth 且类别为$p$ 时，$x_{ij}^p=1$，否则 $x_{ij}^p=0$。$\hat{c}_i^p$ 表示的是预测第 $i$ 个 Default Box 属于类别 $p$ 的 Softmax 值，同样，$\hat{c}^0_i$ 表示的是预测第 $i$ 个 Default Box 属于背景类的 Softmax 值。

位置损失 $L_{loc}$ 只针对正样本，需要修正预测出的边界框与真实边界框之间的偏差，其具体公式为：

$$L_{loc}\left ( x,l,g \right )=\sum _{i\in Pos}\sum _{m\in \left\{ cx,cy,w,h\right\}}x_{ij}^ksmooth_{L_1}\left ( l_i^m-\hat{g}_j^m \right )$$

其中，$i\in Pos$ 表示的是正样本的 Default Box，$\sum _{i\in Pos}$ 表示针对所有的正样本计算。$\sum _{m\in \left\{ cx,cy,w,h\right\}}$ 表示的是需要对所有的坐标分量计算，包括中心点 $cx,cy$ 和宽高 $w,h$。$x_{ij}^k$ 是一个指示器，当第 $i$ 个 Default Box 匹配到第 $j$ 个 Ground Truth 且类别为 $k$ 时，$x_{ij}^k=1$，否则 $x_{ij}^k=0$，这里与具体的类别无关。$l_i^m$ 表示的是第$i$ 个 Default Box 的偏移量，$\hat{g}_j^m$ 表示的是第 $j$ 个 Ground Truth 相对于其匹配的 Default Box 的编码偏移量，其具体的形式为：

$$\hat{g}_j^{cx}=\frac{g_j^{cx}-d_i^{cx}}{d_i^w}$$

$$\hat{g}_j^{cy}=\frac{g_j^{cy}-d_i^{cy}}{d_i^h}$$

$$\hat{g}_j^{w}=log\left( \frac{g_j^{w}}{d_i^w} \right)$$

$$\hat{g}_j^{h}=log\left( \frac{g_j^{h}}{d_i^h} \right)$$

其中，$d_i^{cx},d_i^{cy}$ 为第 $i$ 个 Default Box 的中心坐标，$d_i^{w},d_i^{h}$ 为第 $i$ 个 Default Box 的宽高。Smooth L1 损失函数为：

$$smooth_{L_1}\left ( x \right )=\begin{cases} 0.5x^2 & \text{if}\;\left | x\right |< 1 \\ \\ \left | x\right |-0.5 & \text{otherwise}\; \end{cases}$$

Smooth L1 在误差较小时用平方项，梯度平滑；误差较大时用线性项，对离群点更鲁棒。相比 L2 损失，它不易被极端误差主导，训练更稳定。

3. 总结

SSD 借鉴了 YOLO v1 的单阶段的目标检测的速度优势，同时又借鉴了 Faster R-CNN 中 Anchor 的设计逻辑，增加了先验框，相比较与 two-stage，保留了速度的优势，同时又能提升整体的效果；在此基础上，还采用了层级的特征图，优化了在 YOLO v1 中只有单个特征图的问题，能够同时适应大目标和小目标。要注意一点的是，在 SSD 中先验框是相对于原图设计的，其先验框的值是相对于原图的归一化的值，因此，损失函数的计算都是在原图空间中完成的。

参考文献

[1] Liu W, Anguelov D, Erhan D, et al. Ssd: Single shot multibox detector[C]//European conference on computer vision. Cham: Springer International Publishing, 2016: 21-37.

[2] Redmon J, Divvala S, Girshick R, et al. You only look once: Unified, real-time object detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2016: 779-788.

[3] Faster r-cnn: Towards real-time object detection with region proposal networks[J]. Advances in neural information processing systems, 2015, 28.
