1. 概述

特征金字塔网络（Feature Pyramid Network，FPN）^[1]是在 2017 年提出的一种多尺度特征提取结构。在众多的目标检测算法中，都有其身影，如 RetinaNet^[2]，FCOS^[3] 等。特征金字塔 FPN 并不是一个完整的算法，而是特征提取过程中一个重要的组件，概括起来就是：FPN 通过“自顶向下路径 + 横向连接”的策略，能够把高层强语义特征传到低层高分辨率特征上，使每一层金字塔都既有较强语义，又有较高分辨率。

2. 多层特征

2.1. 浅层特征和深层特征

在前期，提取图像特征，基本是使用 CNN 网络，CNN 网络通过“卷积+池化”操作，不断下采样图样的特征，这个过程就导致在 CNN 网络的不同层具备了不同的特性：

• 浅层的特征，由于下采样的程度不高，导致分辨率较高，位置细节也较好，但是语义相对较弱，这种特征也就比较适合小目标的检测，前面解决小目标，通常也是使用浅层特征。但是这类浅层特征不适合分类，因为相对而言，对语义的抽象较差；
• 深层的特征，与浅层特征不同，深层特征相当于是对特征的高度聚合，这就使得语义很强，感受野也很大，但是，由于是高度的聚合，这就导致分辨率很低，对小目标不够友好。

这就是为什么很多的目标检测算法会综合设用浅层特征和深层特征。

2.2. 两种特征的使用方法

这两种特征的特点已经描述了，那么该如何使用这两种特征呢？一般对于特征会有如下的使用方法：

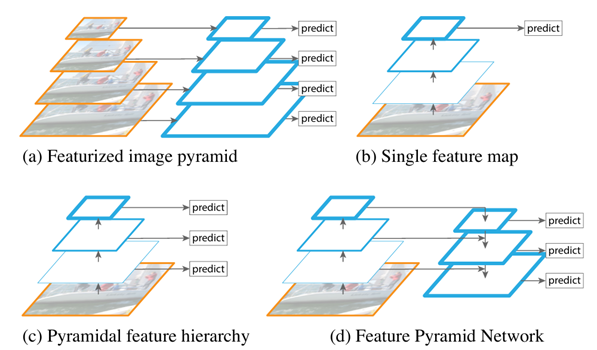

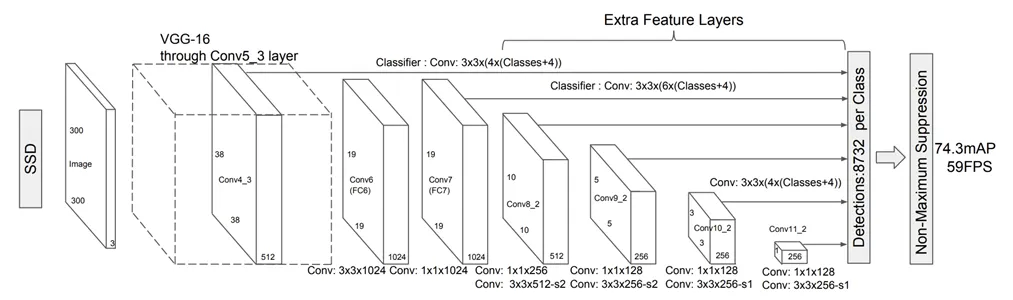

其中，图中 a 是图像金字塔，通过对原始图像的缩放，形成不同尺度的图像，每个尺度单独通过 CNN 的计算，这种方式最大的问题是计算的开销和存储的开销；图中 b 是一般的形式，也就是所谓的单层特征，下游在使用时，只使用最后一层的特征层，这种方式最大的问题时对小目标并不友好；图中 c 是多尺度的方式，在不同深度层直接使用，这种方式最大的问题是浅层并没有克服掉语义弱的缺陷，这个正是 SSD 算法^[4]中使用的方式，如下图所示：

最后一种，也就是图 d，这便是 FPN 的方式，在这种方式中，同时有横向的连接，同时在不同层之间还存在着自顶向下的连接，通过高层的强语义特征增强低层的语义特征。

3. 深入理解 FPN

3.1. FPN 的整体结构

以 ResNet 为骨干网络为例，输入图像经过 ResNet，自底向上分别得到 4 个语义特征层：

• $C_2$，Stride 为 4，通道数为 256
• $C_3$，Stride 为 8，通道数为 512
• $C_4$，Stride 为 16，通道数为 1024
• $C_5$，Stride 为 32，通道数为 2048

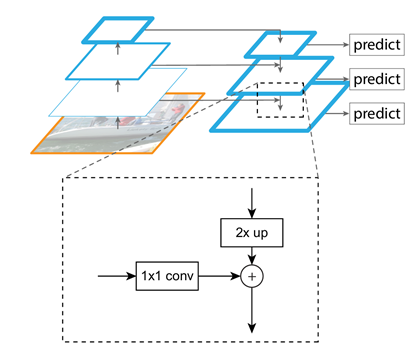

FPN 中对这 4 个语义特征层的操作包括横向连接和自顶向下的连接：其中，横向连接是用 $1\times 1$ 的卷积统一通道数，例如都设为 256，得到了统一通道数的语义特征层；再对这些语义特征层自顶向下连接，这个过程首先需要使用上采样操作，使得 Stride 相等，再与下一层横向连接的特征相加，具体过程如下图所示：

这样便得到了融合后的 4 个特征层，一般会对融合后的结果再经过 $3\times 3$ 的卷积操作，得到 $P_2,P_3,P_4,P_5$。接下来，我们仔细分析下横向连接和自顶向下连接。

3.2. 上采样

这里还有一个值得关注的地方就是上采样，在参考文献[1]中使用的是最近邻上采样（Nearest Neighbor Upsampling），最近邻上采样最大的有点就是：无参数、计算简单。那么最近邻上采样是如何操作的呢？

为了描述的方便，我们假设输入特征图为 $X\in \mathbb{R}^{C\times H\times W}$，上采样的目标特征图为 $Y\in \mathbb{R}^{C\times {H}'\times W'}$，缩放因子为：

$$r=\frac{H'}{H}=\frac{W'}{W}$$

对于输出特征图中的每个位置 $\left(i,j\right)$，最近邻上采样会找到输入特征图中离它最近的像素位置：

$$Y_{c,i,j}=X_{c,\left \lfloor i/r\right \rfloor,\left \lfloor j/r\right \rfloor}$$

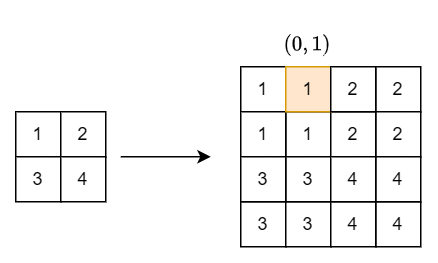

也就是说，输出像素直接取输入中对应“最近邻”的值（每个通道独立进行）。举个简单的例子，假设输入是一个 $2\times 2$ 的特征图，我们希望进行 2 倍最近邻上采样，输出 $4\times 4$ 的特征图，具体的过程如下图所示：

我们以 $4\times 4$ 特征图中的 $\left(0,1\right)$ 为例，首先，我们的缩放因子为 $r=\frac{4}{2}=2$，对于位置 $\left(0,1\right)$，我们先计算其输入位置，根据上面的公式，可得到：

$$i_{in}=\left \lfloor \frac{i}{r}\right \rfloor=\left \lfloor \frac{i}{2}\right \rfloor$$

$$j_{in}=\left \lfloor \frac{j}{r}\right \rfloor=\left \lfloor \frac{j}{2}\right \rfloor$$

其中，$i=0,j=1$，因此，$i_{in}=0,j_{in}=0$，所以就有了 $Y\left(0,1\right)=X\left(0,0\right)=1$，其他的值类推。当然，在 Pytorch 中直接使用 F.interpolate(P5, scale_factor=2, mode='nearest') 即可实现最近邻上采样。

4. 总结

FPN 是 CNN 网络的一个重要模块，通常伴随着一个具体任务存在，如目标检测。FPN 的核心是对多个语义特征层采用横向连接和自顶向下的连接，这样简单的操作就能解决目标检测中的多尺度问题，让浅层特征获得更强的语义，让高层特征保留多尺度表达。
