1. 概述

随着 Transformer 这种基于 Encoder-Decoder 模型框架的大行其道，这股风也成功从 NLP 刮到了 CV 领域，从模型 ViT 到如今的目标检测领域。DETR^[1] 是在 2020 年提出的基于 Transformer 的目标检测算法，DETR 是 DEtection TRansformer 的简写，全称是 End-to-End Object Detection with Transformer。

那这个算法相比较前辈们（如多阶段的 Faster R-CNN^[2]，单阶段的 YOLO^[3] 及 SSD^[4]）有什么优势呢？主要有这样几点优势：

1. 端到端的训练和推理。DETR 中简化了目标检测流程，去除了锚框 Anchor 以及非极大值抑制 NMS 的操作，真正实现了端到端的训练，因为锚框或者非极大抑制中还是存在超参数的选择；
2. 全局的建模推理能力。得益于 Transformer 架构的全局建模能力，DETR 能够更有效的处理图像的全局信息。

作为 Transformer 框架在目标检测任务下的开创之作，下面就算法的结构，详细介绍下模型的训练以及推理的整个过程。

2. DETR 算法的基本原理

2.1. Transformer 框架

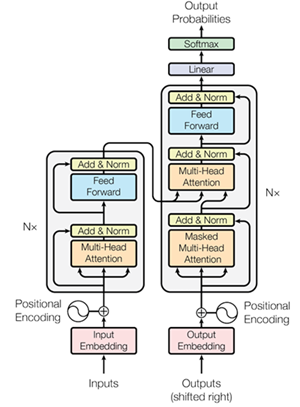

Transformer^[5] 网络是大模型的基础，Transformer 网络由多层编码器和解码器堆叠而成，Transformer 的网络结构如下图所示：

在 Transformer 网络结构中，编码器和解码器都是由多头注意力和前馈网络模块组成，在多头注意力机制中，最重要的是注意力的计算，其一般化的计算公式为：

$$\mathrm{Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}})V$$

其中 $Q,K,V$ 分别是查询、键、值向量。前馈网络通常由两个线性层和非线性激活组成。

在 Transformer 网络结构中共包含了三种类型的 Attention：

• Self-Attention：在 Transformer 的编码器部分，其中 $Q,K,V$ 均来自于编码器部分的输入；
• Masked Self-Attention：在 Transformer 的解码器部分，其中 $Q,K,V$ 均来自于解码器部分的输入，与 Self-Attent 不同的是，Masked Self-Attention 并不能看到所有的文本，这个在后面的计算过程部分会详细介绍到；
• Cross-Attention：这是 Transformer 的编码器和解码器结合的部分，其中 $Q$ 来自于解码器的输入，而 $K,V$ 来自于编码器的输出；

2.2. DETR 的网络结构

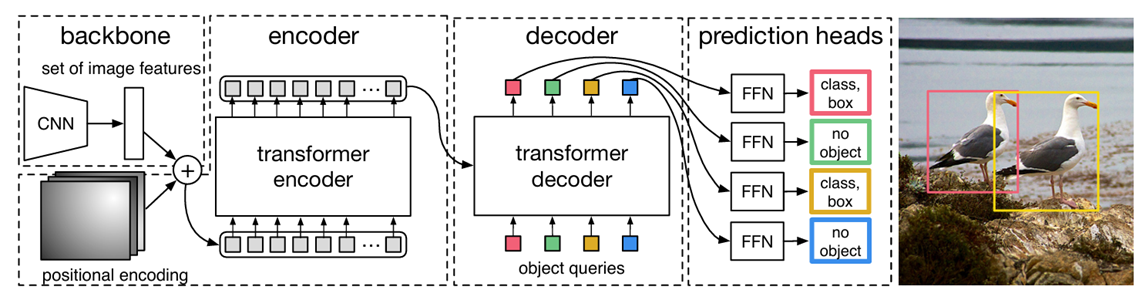

站在写文章的现如今回头来看 DETR 的网络结构，略显有点格格不入，但放在当时，也是一种利用 Transformer 框架处理图像的一种思路，我们直接上 DETR 的网络结构，如下图所示：

在 DETR 中，假设原始图像为 $x_{img}\in \mathbb{R}^{3\times H_0\times W_0}$，通过一个 CNN 网络得到了图像的语义特征，假设语义特征为 $f\in \mathbb{R}^{C\times H\times W}$，其中，$C$ 为通道数，如在参考文献[1]中使用的 $C=2048$。这个语义特征也不能直接输入到 Transformer 框架中，因为在 Transformer 框架中，其输入是一个个 Token（也就是按照某种规则切分的子词）的 Embedding，因此需要对语义特征为 $f\in \mathbb{R}^{C\times H\times W}$ 做转换，转换的方式如下：

1. 先经过 $1\times 1$ 的卷积，将通道数从 $C$ 降到 $d$，通常 $d\ll C$，空间维度的变化为：

$$C\times H\times W \to d\times H\times W$$

2. 拉平空间维度 $H\times W$，此时空间维度的变化为：

$$d\times H\times W \to d\times HW$$

3. 最后转换序列格式，也就是：

$$d\times HW \to HW\times d$$

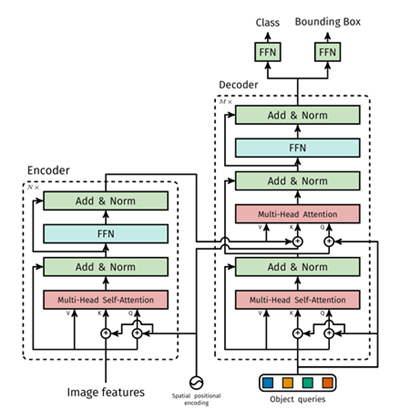

这时候就可以输入到 Transformer 中了，相当于有 $HW$ 个 Token，每个 Token 的维度是 $d$。但是，需要注意的是，DETR 中的 Transformer 与标准的 Transformer 存在一些不同，先看一下 DETR 中的 Transformer 结构，如下图所示：

最大的不同是在 Decoder 中，标准的 Transformer 采用的是 Masked Multi-Head Attention，DETR 中采用的是 Multi-Head Self-Attention。我们来回顾下，在标准的 Tranformer 中，Decoder 阶段采用的是自回归的方式，也就是先预测第 1 个元素，再把第 1 个元素作为输入去预测第 2 个，再把前两个作为输入预测第 3 个，以此类推，生成完整的序列，这个过程可以用下面的数学形式表示：

$$P\left(Y\mid X\right)=\prod_{t=1}^N P\left(y_t \mid y_1,\dots,y_{t-1}, X\right)$$

这是一个串形的生成过程，后面的输出依赖于前面的输出。检测出的边框，更多的需要建模全局之间的关系，并没有明确的先后关系。那么 DETR 中是如何做的呢？

在 DETR 中，直接输入 $N$ 个 object queries，其中每一个 query 都是一个可学习的向量，一次性全部输入到 Decoder 中，同时将标准 Transformer 中的 Masked Multi-Head Attention 改成标准的

Multi-Head Self-Attention，这样就能同时对 $N$ 个 输入向量建模，经过 Transformer 的 Decoder 之后，输出 $N\times d$ 的一批 object query 的向量。其中，$N$ 为 object queries 的数量，通常是 100，$d$ 为向量维度，通常是 256。最后，再经过两个预测头 FFN ，得到最终的检测预测，如下：

• 分类头，得到 $N\times \left( C+1\right)$ 个类别的概率，其中，$C$ 为类别数，$+1$ 是增加了一个 no-object 类
• 回归头，得到 $N\times 4$ 个预测框的坐标，其中，每个预测框的归一化坐标 $\left(c_x,c_y,w,h\right)$

3. 损失函数

通过上面对 DETR 模型的分析，我们知道对于一张图片，DETR 模型会输出$N$个不同的 Bounding Box，那么我们如何评估这$N$个 Bounding Box的效果的好坏呢？这$N$个结果没有顺序，就像一个集合，因此也被称为集合预测（Set Prediction）。

回顾一下 Fastet R-CNN 算法^[2]，由于其是 two-stage 算法，在第一阶段，先在语义特征层中的每一个 cell 位置上，以该 cell 为中心在原图上生成不同大小和宽高的锚框 Anchor，后续的所操作都是在这系列 Anchor 上做回归和分类，Anchor 的生成过程如下图所示：

我们注意到每一个 Anchor 在 CNN 中已经被赋予了位置信息，同时通过 Anchor 与 Ground Truth 之间的 IoU 就能确定哪些 Anchor 负责对应的 Ground Truth。

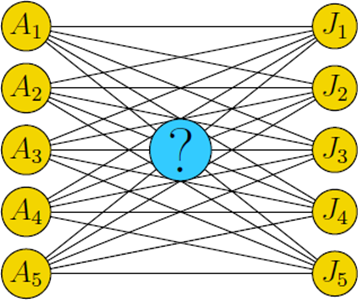

但是在 DETR 中却没有了这样的位置信息，预测结果变成了一系列的集合。在 DETR 算法中的策略是对生成的 $N$ 个 Bounding Box 采用最优二部图匹配，采用的方法就是匈牙利匹配算法（Hungarian Algorithm），简单来说就是将生成的 $N$ 个 Bounding Box 作为一个集合，Ground Truth 作为另一个集合（这里需要用“背景”类别将 Ground Truth 扩展到 $N$ 个），我们需要寻找到 Bounding Box 的集合与 Ground Truth 的集合之间的一对一匹配，以使得代价最小，匹配的关系如下图所示：

在 DETR 中，匹配器通常直接调用 scipy.optimize.linear_sum_assignment 来求解，对于更多的匈牙利匹配算法相关的内容，可以参见参考文献[6]。当然，上面提到代价为：

$$\mathcal L_{\mathrm{match}} =-\mathbf 1_{\left\{c_i\ne\varnothing \right\}} \hat p_{\sigma\left(i\right)}\left(c_i\right)+\mathbf 1_{\{c_i\ne\varnothing\}} \mathcal L_{\mathrm{box}}\left(b_i,\hat b_{\sigma\left(i\right)}\right)$$

其中，$\mathbf 1_{\{c_i\ne\varnothing\}}$ 是一个 bool 函数，当 $c_i\ne\varnothing$ 时为 $1$，否则为 $0$。$c_i$ 是第 $i$ 个物体的类别标签。$\sigma\left(i\right)$ 是与第 $i$ 个目标匹配的 Bounding Box 的 index。$\hat p_{\sigma\left(i\right)}\left(c_i\right)$ 表示 DETR 模型预测的第 $\sigma\left(i\right)$ 个预测的 Bounding Box 的类别为 $c_i$ 的概率。$b_i$ 和 $\hat b_{\sigma\left(i\right)}$ 分别是第 $i$ 个目标的位置的 Ground Truth 的坐标和预测的 Bounding Box 的坐标。$\mathcal L_{\mathrm{box}}$ 是两个矩形框之间的误差，下面我们还会介绍到。在匈牙利匹配算法中，希望找到一对一的匹配，使得上述的代码最小：

$$\hat{\sigma} =\arg\min_{\sigma\in\mathfrak S_N} \sum_{i=1}^{N} \mathcal L_{\mathrm{match}}\left(y_i,\hat y_{\sigma \left(i\right)}\right)$$

匹配完成后，就能为每一个 Ground Truth 匹配到对应的预测值，实现了一对一的匹配，这样就能像 Faster R-CNN 中一样定义模型的损失函数，损失函数为：

$$\mathcal L_{\mathrm{Hungarian}} =\sum_{i=1}^{N} \Big[ -\log\hat p_{\hat\sigma\left ( i \right )}\left ( c_i \right )+\mathbf 1_{\{c_i\ne\varnothing\}} \mathcal L_{\mathrm{box}}\left ( b_i,\hat b_{\hat\sigma\left ( i \right )} \right ) \Big]$$

其中，$-\log\hat p_{\hat\sigma\left ( i \right )}\left ( c_i \right )$ 为分类项的损失，$L_{\mathrm{box}}\left ( b_i,\hat b_{\hat\sigma\left ( i \right )} \right )$ 为边界框的损失，具体为：

$$\mathcal L_{\mathrm{box}}\left ( b_i,\hat b_{\sigma\left ( i \right )} \right ) =\lambda_{\mathrm{iou}}\, \mathcal L_{\mathrm{iou}}\left ( b_i,\hat b_{\sigma(i)} \right )+\lambda_{L1}\, \left\| b_i-\hat b_{\sigma\left ( i \right )}\right\|_1$$

其中，$\mathcal L_{\mathrm{iou}}$ 指的是 GIoU 损失，通常写为 $1-\mathrm{GIoU}$。参考文献[1]中使用 $\lambda_{\mathrm{iou}}=2,\lambda_{L1}=5$。

4. 总结

DETR 算法将 Transformer 引入到目标检测中，但是缺失了预测边框与 Ground Truth 之间的对应关系，在 DETR 中，将目标检测视为集合预测问题，并利用 Transformer 的编码器-解码器架构和基于集合的全局损失函数，从而简化了检测流程并去除了传统组件如非极大值抑制和锚框生成，相比较于之前的 Faster R-CNN 以及 YOLO 等算法，DETR 已经在端到端这条路上更近了一步，无需设计 Anchor 以及 NMS，得益于 Transformer 架构，DETR 能够更有效的捕捉整个图像的全局信息。
