1. 概述

CLIP^[1] 模型是 OpenAI 在 2021 年初发布的用于匹配图像和文本的预训练神经网络模型，全称是 Contrastive Language-Image Pre-Training。为什么 CLIP 值得再次研究，不仅仅是因为 CLIP 算法本身的设计思想，更是因为研究人员一直致力于得到更好的预训练模型。我们知道，要想训练好一个模型，需要大量的数据，如果一直依赖于标注数据，那么需要大量人力，财力去标注数据，因此，研究人员一直设法找到一种能够得到预训练模型的方法。回顾整个预训练的发展过程，大致分为这样的几个阶段：

1. 图像分类，在这个阶段通过构建大量的人工标注数据集，如 ResNet^[2] 算法等在 ImageNet 数据集上完成训练。通过在标注数据集上的训练，让模型具备图像的语义表示能力；
2. 通用视觉表征训练，上一个阶段，毕竟还需要人工的标注，在通用视觉表征训练阶段，则是希望模型能够通过自监督等方式，完成学习，减少对人工标注的依赖，这个阶段，出现诸如 MoCo^[3]、SimCLR^[4]、DINO^[5] 等算法；

上面两个阶段，都在解决一个问题：图像的语义表征。为了应对下游的任务，如图像分类（我们这里假设这个类别并不在原先的预训练类别中），此时需要结合已经得到的语义表征，对模型进行微调。有没有一种方法，能真正实现零样本的分类？这就是以 CLIP 为代表的视觉-语言联合预训练阶段要完成的事情，简单来说就是：利用大规模图文配对数据，让模型在共享语义空间中理解图像与文本的对应关系，从而实现零样本分类和图文检索。

2. CLIP 算法原理

CLIP 是直接通过对图文配对数据的训练，在共享的语义空间中学会图像与文本之间的对应关系，要实现这昂的学习过程，我们先看一下 CLIP 的网络结构。

2.1. CLIP 的网络结构

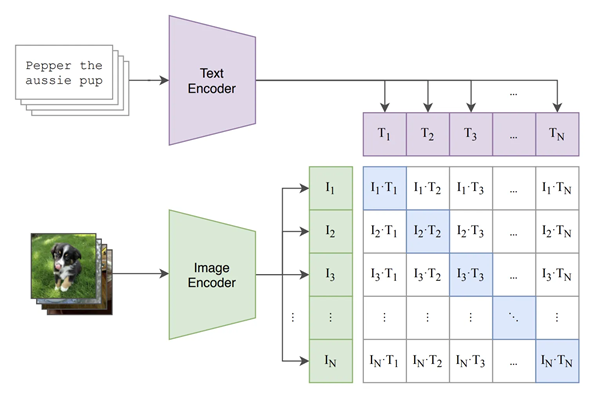

CLIP 的网络结构如下所示：

CLIP 使用双编码器（Dual Encoder）结构，包含两个相互独立、但通过训练目标共同优化的编码器，其中，图像编码器 Image Encoder 的作用是将图像映射为视觉特征，文本编码器 Text Encoder 的作用是将文本映射为语言特征。完成编码后，将特征投影到同一个维度的语义空间中。

对于图像编码器部分，在参考文献[1]中，CLIP 算法的图像编码器部分分别使用了 ResNet^[2] 和 Vision Transformer^[6] 两种图像编码器：

• ResNet 中图像经过卷积网络提取特征，最终使用注意力池化机制汇总视觉信息，再映射到共享的图文向量空间；
• ViT 中图像首先被切分成多个 Patch，每个 Patch 转换成一个向量，经过 Transformer 建模不同区域之间的关系，最后提取全局图像表示。

得到图像的语义特征 $h_I $ 后，再经过一组投影映射后，得到映射后的特征 $z_I=W_I h_I$。

对于文本编码器部分，CLIP 的文本编码器采用 Transformer 架构，得到文本的语义特征 $h_T\in\mathbb{R}^{d_T}$，再经过一组投影映射后，得到映射后的特征 $z_T=W_T h_T$。

图像语义特征和文本语义特征分别经过投影映射后，将两个编码器原本不同维度的特征，转换到一个可直接比较的公共空间中，为了能够实现比较，通常还需要对投影后的向量进行 L2 归一化：

$$\hat z=\frac{z}{\|z\|_2}$$

此时，图像和文本的相似度就可以通过点积 $s\left(I,T\right)=\hat z_I^\top \hat z_T$ 计算，由于两个向量的模长都是 $1$，即 $\|z\|_2=1$，所以点积等于余弦相似度，即 $s\left(I,T\right)=\cos \left(\hat z_I,\hat z_T\right)$。相似度越大，表示模型认为这对图像与文本在语义上越匹配。

2.2. 对比学习损失函数

上面介绍了 CLIP 的整个网络结构，接下来就是要训练号这个模型，损失函数的设计是 CLIP 算法成功的关键，在 CLIP 中，使用图像—文本对比学习（Contrastive Learning），通过一个批次内的匹配关系，同时训练图像编码器和文本编码器。

首先来看下训练数据，上文中也提到了 CLIP 中使用的是图像-文本对 $\mathcal B=\{(I_1,T_1),\ldots,(I_N,T_N)\}$，网络上存在大量的图片以及图片这样的描述数据，这就构成了训练数据，完全不需要人工标注。正样本有了，那么负样本呢？这个很好解决，批次 Batch 内其他的任意组合，如 $\left(T_2,T_3\right)$ 就构成了负样本。

假设对于一个批次的图像向量和文本向量，分别为：$Z_I\in\mathbb R^{N\times512}$ 和 $Z_T\in\mathbb R^{N\times512}$，批次 Batch 的大小为$N$，得到两者的相似矩阵：

$$S=\frac{Z_I Z_T^\top}{\tau}\in\mathbb R^{N\times N}$$

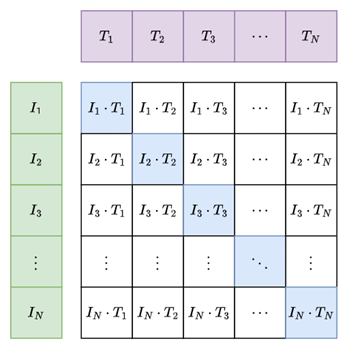

其中，向量 $Z_I$ 和 $Z_T$ 已进行 L2 归一化，$\tau$ 是温度参数（temperature）。最终得到了如下矩阵：

其中，第 $i$ 行第 $j$ 列表示的是第 $i$ 个图片和第 $j$ 个文本对之间的相似度。通常用 Softmax 函数，将相似度转换成一个概率分布，公式如下：

$$p_{i,j} = \frac{\exp\left(S_{i,j}\right)} {\sum_{k=1}^{N}\exp\left(S_{i,k}\right)}$$

最终，我们能得到所有的图像到文本的损失函数，如下：

$$\mathcal L_{I\rightarrow T} = -\frac{1}{N} \sum_{i=1}^{N} \log \frac{\exp\left(S_{i,i}\right)} {\sum_{j=1}^{N}\exp\left(S_{i,j}\right)}$$

有了这个损失，会使得对于指定的图像，能在候选文本中找到最好的，仅仅训练图像到文本还不够。在 CLIP 算法中同时使用文本到图像的损失函数，如下：

$$\mathcal L_{T\rightarrow I} = -\frac{1}{N} \sum_{i=1}^{N} \log \frac{\exp\left(S_{i,i}\right)} {\sum_{j=1}^{N}\exp\left(S_{j,i}\right)}$$

综合这两部分的损失函数，就构成了 CLIP 最终的损失函数，如下：

$$\mathcal L = \frac{ \mathcal L_{I\rightarrow T} + \mathcal L_{T\rightarrow I} }{2}$$

这也称为对称对比学习。

2.3. 如何使用

模型训练完成后，我们能得到两个模型，分别是文本编码器 Text Encoder 和图片编码器 Image Encoder。以上面的分类为例，实现零样本分类（Zero-shot Classification）是 CLIP 最基本的能力之一。在 CLIP 的推理阶段，首先对所有的文本构建候选的类别描述，如下：

$$\mathcal T=\{T_1,T_2,\ldots,T_C\}$$

通过文本编码器对所有的类别描述生成文本向量：

$$z_j=\operatorname{TextEncoder}\left(T_j\right)$$

对图像 $I$ 使用图像编码器生成图像向量：

$$z_I=\operatorname{ImageEncoder}\left(I\right)$$

计算图像与每个候选文本的相似度得分：

$$s_j=\frac{z_I^\top z_j}{\tau}$$

取得分最高的文本为预测的类别：

$$\hat y=\arg\max_j s_j$$

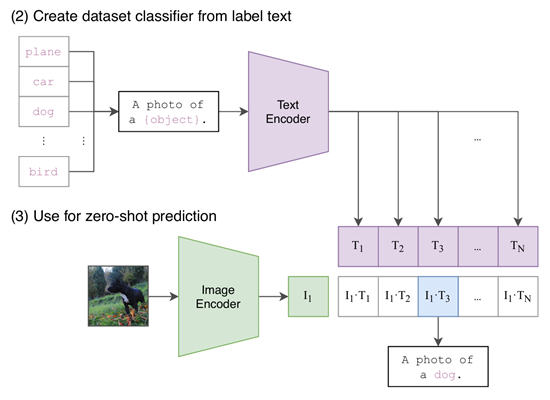

上述过程如下图所示：

由于 CLIP 能将文本和图像映射到一个共享的空间中，因此，除了上述的零样本分类外，还能处理以下的一些工作：

• 文本到图像检索，即给定一段文本，找到最匹配该文本描述的图片
• 图像到文本检索，即给定一张图片，在大量文本描述中找到最匹配的描述
• 图像相似性与语义筛选，即通过图像嵌入检索语义相近的图片

3. 总结

CLIP 利用图像编码器和文本编码器将图片-文本对映射到一个共享的语义空间中，并通过对比学习，同时调整两个编码器的参数，使得在同一个语义空间中，匹配的图片-文本对之间的相似度高，不匹配的图片-文本对之间的相似度尽量变差，以此得到两个编码器。有了这两个编码器之后，可以完成很多基于相似度计算的下游任务，同时，也为后续的模型发展提供了一些思路，成为发展史上很重要的一环。

参考文献

[1] Radford A, Kim J W, Hallacy C, et al. Learning transferable visual models from natural language supervision[C]//International conference on machine learning. PmLR, 2021: 8748-8763.

[2] He K, Zhang X, Ren S, et al. Deep residual learning for image recognition[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2016: 770-778.

[3] He K, Fan H, Wu Y, et al. Momentum contrast for unsupervised visual representation learning[C]//2020 IEEE/CVF conference on computer vision and pattern recognition (CVPR). IEEE, 2020: 9726-9735.

[4] Chen T, Kornblith S, Norouzi M, et al. A simple framework for contrastive learning of visual representations[C]//International conference on machine learning. PmLR, 2020: 1597-1607.

[5] Caron M, Touvron H, Misra I, et al. Emerging properties in self-supervised vision transformers[C]//2021 IEEE/CVF international conference on computer vision (ICCV). IEEE, 2021: 9630-9640.

[6] Dosovitskiy A, Beyer L, Kolesnikov A, et al. An image is worth 16x16 words: Transformers for image recognition at scale[J]. arXiv preprint arXiv:2010.11929, 2020.
