1. 概述

ViT^[1] 算法首次实现了利用 Transformer^[2] 处理视觉问题，更具体点是 Transformer 结构中的 Encoder 部分，纵观 ViT 的整个算法流程，我们不难发现，ViT 算法中是尽量保留 Transformer 中 Encoder 的完整结构，将输入的图像数据处理成 Encoder 需要的格式，这一点虽使得 Encoder 能够处理图像问题了，但是毕竟这个 Encoder 架构是针对文本的特点设计的结构。

这一步算是将 Transformer 架构应用在图像特征提取领域，但是 Transformer 的整个结构是为了文本设计的，很多设计逻辑是结合了文本的特点。研究者们的下一步行动就是要针对图像的特征，对 Encoder 的结构做特定的优化，Swin Transformer^[3] 就是其中的一个优化算法，在 Swin Transformer 中，图像转成 Token 之后，并不是像 ViT 中那样做全局的注意力，而是在局部窗口中计算注意力，并通过不断移动窗口，让不同窗口之间也能交换信息；同时，在 Swin Transformer 中也采用类似 CNN 的分层的结构，逐步降低特征图的分辨率，这一系列的优化，使得 Swin Tranformer 处理目标检测、图像分割等任务时，更加得心应手。

2. Swin Transformer 算法原理

2.1. ViT 的基本原理

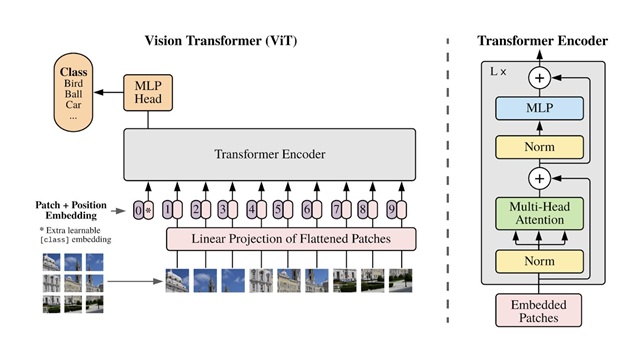

首先，我们先来回顾下 ViT 的基本原理，ViT 的结构如下所示：

对于一张图片，首先需要将图片切成 Patch，假设输入一张 $224\times224$ 的 RGB 图片，每个 Patch 的大小为 $16\times16$，则所有的 Patch 数量为：

$$N=\frac{224}{16}\times\frac{224}{16}=196$$

接下来对每个 Patch 做线性映射，每个 Patch 被映射成一个固定维度的向量，如 768 维，这是时候，原始的图片被转换成 Transformer Encoder 的输入 $X\in\mathbb{R}^{196\times768}$，即一张二维图像变成了长度为 196 的 Token 序列，每个 Token 的维度是 768。

这样就将输入的图像处理成和文本一样的序列结构，下面就可以像处理文本一样，利用标准的 Transformer Encoder 的流程处理图像，流程包括增加位置信息 Position Embedding，多头注意力 Multi-Head Self-Attention，前馈网络 MLP 等等。其中，Self-Attention 的计算方法如下：

$$\operatorname{Attention}(Q,K,V) =\operatorname{softmax} \left(\frac{QK^\top}{\sqrt{d}}\right)V$$

其中，$Q,K,V\in \mathbb{R}^{196\times768}$，在 Attention 的计算中，196 个 Token 都参与相互计算，回归到图像中，也就是每一个 Patch 会关注到图像中所有其他的 Patch，用一个图来表示：

这无疑会带来很多的计算量，如上图像转换完成后是 196 个 Token，计算的时间复杂度就变成 $O\left(196^2\right)$。另一方面，完整的 ViT 中是由多个 Transformer Encoder Block 堆叠而成的，然而在 Block 与 Block 之间，始终保持的序列长度是不变的，这一点也与传统的 CNN 不一样，在图像中还是需要分层聚合周围的信息。综合来看，在 ViT 中存在两个问题：

1. 全局 Self-Attention，如果有 $N$ 个 Token，注意力的时间复杂度是 $O\left(N^2\right)$
2. ViT 的特征序列长度保持不变，不能产生多层不同分辨率的特征图

2.2. Swin Transformer 的算法原理

2.2.1. Swin Transformer 的架构

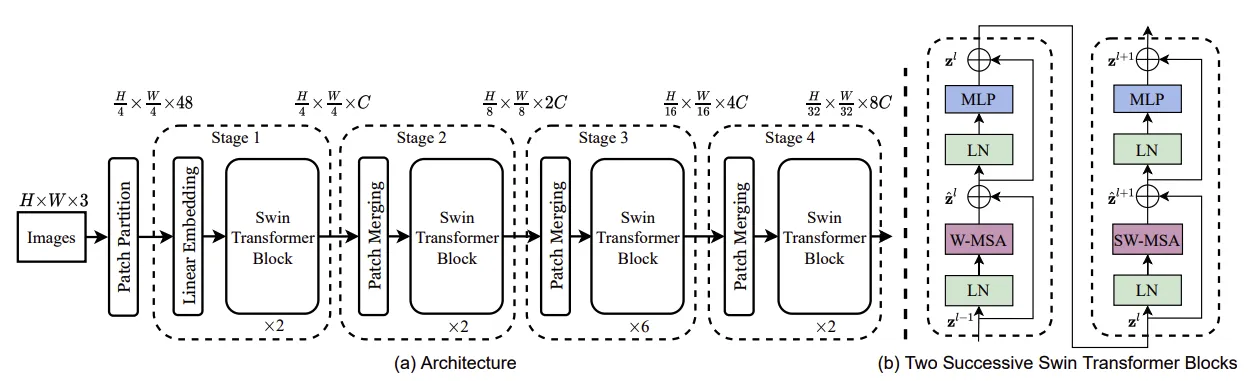

先来看下 Swin Transformer 的整体架构图，如下所示：

我们来看下 Swin Transformer 的具体过程，与 ViT 一样，对于输入的图像，需要经过如下的几个重要的步骤：

1. Path Embedding，这一步的目的是将原图变成特征图，这个与 ViT 中基本一致，不同的是在 Swin 中，切分的块更小（切分成 $4\times 4$ 的小块，而在 ViT 中块的大小为 $16\times16$），切分完成后，还要对每一个 Patch 做线性映射，目的是将每个 Patch 映射成一个固定维度的向量，实现 Token 化。
2. 进入每个 Stage，与 ViT 有所不同的是，每个 Stage 中除了 Swin Transformer Block 之外，有时还会加入 Patch Merging。先来看 Swin Transformer Block，这部分也与标准的 Transformer Encoder 有所不同，每个 Swin Transformer Block 中由两个优化后的 Self-Attention 组成，分别为：W-MSA 和 SW-MSA，这两者的目的是实现在窗口内部做 Self-Attention，降低 ViT 中全局 Self-Attention 的时间复杂度；另一个重要的组件是 Patch Merging，其目的是实现多分辨率的特征图。

接下来，针对每一块的具体的细节将详细介绍。

2.2.2. W-MSA

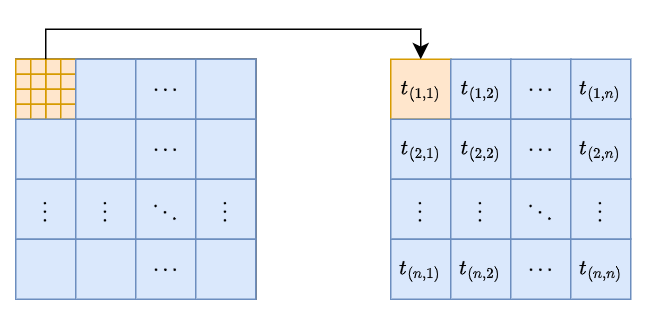

W-MSA 全称是 Window-based Self-Attention，是对标准 Transformer Encoder 中多头注意力机制 Multi-Head Self-Attention 的优化之一，为了描述这部分，我们假设输入原图的大小为 $224\times 224\times 3$，经过 Patch Embedding 之后，假设要将原图切分成 $4\times 4$ 的小块，则共切分成 $224/4=56$ 块 Patch，接下来对每个 Patch 做线性映射，每个 Patch 被映射成一个固定维度的向量，如 96 维（实际上这个操作通过一个卷积操作就可以完成，卷积核大小为 $4\times 4$，Stride 为 4，输出的通道数为 96 维），因此，最终的 Token 数为 $56 \times 56 = 3136$。将 $3136$ 个 Token 重新组织成一张 $56\times 56$ 的网格，保留与原始图像的相对位置，如下图：

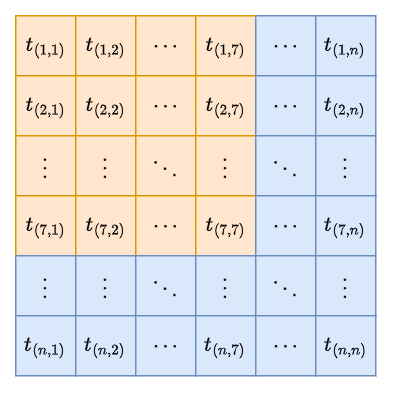

再把这 $56\times 56$ 的 Token 网格划分成窗口，在 Swin Transformer 中，设定窗口大小 $M=7$，则 $56\times 56$ 的 Token 网格共可分为 $8 \times 8 = 64$ 个窗口，如下图所示：

上图中黄色的部分就是一个窗口。W-MSA 就是需要在这每个窗口内部做 Self-Attention，Self-Attention 的计算方法还与上面是一样的：

$$\operatorname{Attention}(Q,K,V) =\operatorname{softmax} \left(\frac{QK^\top}{\sqrt{d}}\right)V$$

注意到一点，这里的$64$个窗口在进行 Self-Attention 计算时完全是可以并行的。这是一个关键的步骤，与 ViT 的区别是，在 ViT 中，是将上面所有的 $56\times 56$ 个 Token 排成一排进行 Self-Attention 的操作，而在 Swin 中，Self-Attention 的操作是在每个窗口中，也就是对每个的$7\times 7$的 Token 实施 Self-Attention 的计算，这就完成了 W-MSA 的计算，这样能将 Self-Attention 的计算时间复杂度降下来。

2.2.3. Shifted Window Partitioning

单纯依靠 W-MSA 还是不够的，在 Swin Transformer 中还提出了 Shifted Window Partitioning，也就是移位窗口划分，这也是 Swin Transformer 中的核心创新，因为在 W-MSA 中，窗口之间是相互独立的，缺乏了跨窗口的连接，这样会限制其建模能力，尤其是对于图像来说。

再来看下 W-MSA 中的窗口划分，如上设定窗口大小 $M=7$，则 $56\times 56$ 的 Token 网格共可分为 $8 \times 8 = 64$ 个窗口，这是一种完全的非重叠的划分，而在移位窗口划分 SW-MSA 中，采用了将窗口整体平移，使新的窗口跨越上一层的窗口边界。

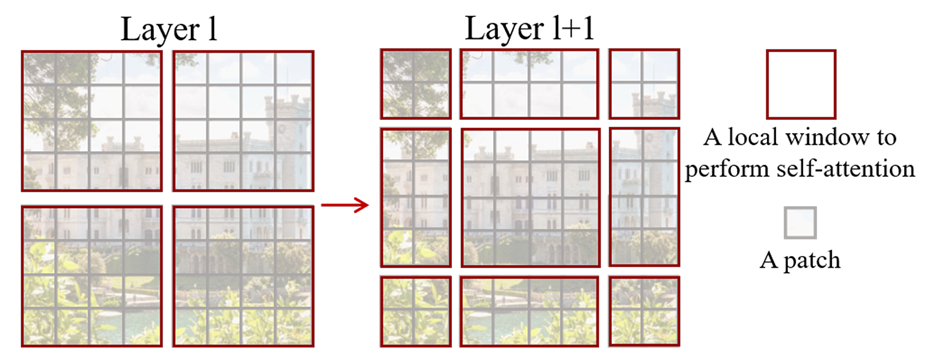

在参考文献[3] 中，将窗口划分的起始位置偏移 $(\lfloor M/2 \rfloor, \lfloor M/2 \rfloor)$个 像素，其中 $M$ 是窗口大小，W-MSA 和 SW-MSA 如下图所示：

假设在第 $l$ 层时是采用的 W-MSA，一个 $8 \times 8$ 的特征图被划分成 $2 \times 2=4$ 个窗口，每个窗口的大小为 $4 \times 4$，也就是 $M=4$，在第 $l+1$ 层时采用的是 SW-MSA，窗口整体向右下角平移 $\left(M/2, M/2\right)$ 个像素，也就是 $\left(2, 2\right)$ 个像素，这个实际就会看到上图中中间的那个 $4\times 4$ 的窗口，但是这样划分出来，虽然实现了第 $l$ 层中四个窗口的信息跨窗口流动，但是留下了一圈 $2\times 2$，$4\times 2$ 以及 $2\times 4$ 的窗口，这些窗口应该如何操作呢？

在 Swin Transformer 中提出了一种被称为高效的批量计算（Efficient Batch Computation）的方法，其主要的步骤为：

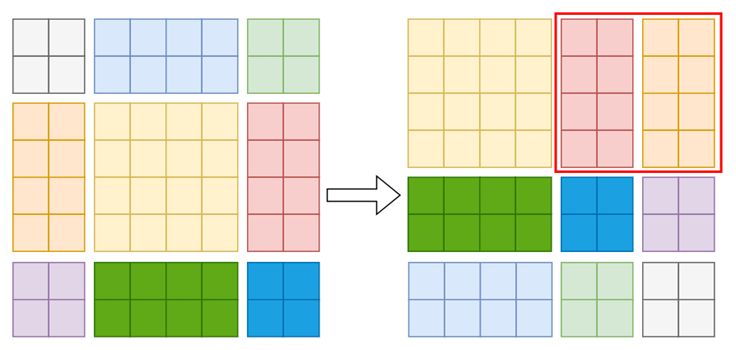

1. Cyclic Shift：即把整个特征图循环移位，通常向上、向左 roll $M/2$，对于上面那个图，我们有如下的移位，如下图所示：

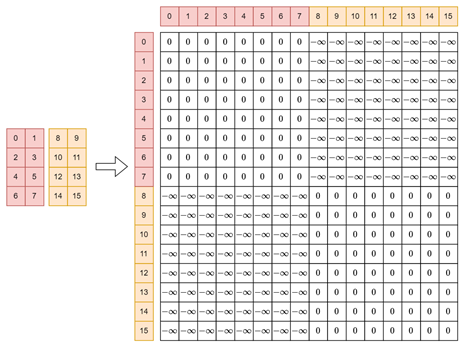

2. 这样仍然按常规 $4\times 4$ 切成 4 个规整窗口，批大小不变，但每个 $4\times 4$ 窗口内部可能包含原图中不相邻的子区域，所以要用 Attention Mask 屏蔽掉不该互相注意的子块，以上图中红色框中窗口为例，这个窗口中包含了两个子区域，但是这两个子区域并不是相邻的，Attention Mask 为：

3. Attention 算完后，再反向 Cyclic Shift 恢复原空间顺序，以便送入下一个 Block。

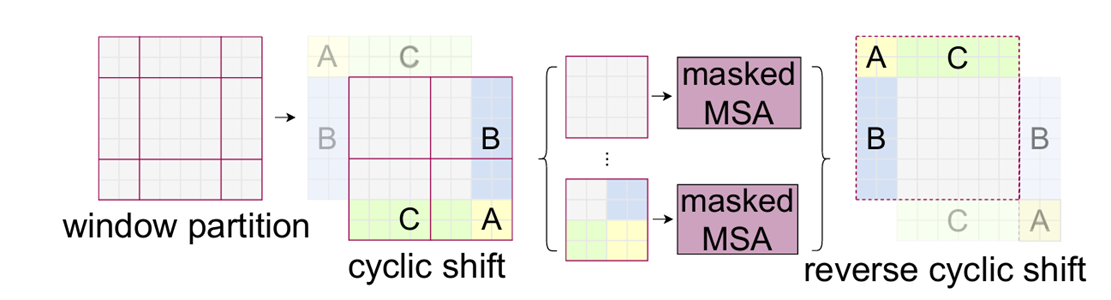

以上的步骤如下图所示：

这里的 roll 操作，可以使用 Pytorch 中的 torch.roll 函数实现。

2.2.4. Attention 的计算

上面提到在每个窗口内部做 Self-Attention，Self-Attention 的计算方法为：

$$\operatorname{Attention}(Q,K,V) =\operatorname{softmax} \left(\frac{QK^\top}{\sqrt{d}}\right)V$$

但是这里有个细节上面没有提及到，在标准的 ViT 中，这里的 $Q,K,V$ 是增加了绝对位置编码的，这一点也完全符合标准的 Transformer 框架。

然而，在 Swin Transformer 中，Token 的空间位置会不断的变化，尤其是在 Cyclic Shift 中，因此在 Swin Transformer 的 Self-Attention 中引入了相对位置偏置 Relative Position Bias 的概念，它把窗口内 Token 之间的相对坐标编码进 Attention Score 中，具体的计算方法为：

$$\text{Attention}\left(Q,K,V\right)=\text{SoftMax}\left(\frac{QK^T}{\sqrt{d}}+B\right)V$$

其中，$B\in\mathbb{R}^{M^2\times M^2}$ 就是相对位置偏置，$M^2$ 为一个窗口内的 Token 的数量。

这种相对位置偏置只关心两个 Token 在窗口内的相对位移，与窗口在特征图中的绝对位置无关，因此天然适配 Swin Transformer 的窗口机制。在参考文献[3]中并没有直接学一个 $M^2\times M^2$ 的大矩阵，而是参数化一个更小的偏置表 $\hat{B}\in\mathbb{R}^{(2M-1)\times(2M-1)}$，至于为什么是 $2M-1$？那是因为一个窗口的大小是 $M\times M$，窗口内任意两个 Token 的相对位移：

$$\Delta h \in [-(M-1),\,M-1],\qquad \Delta w \in [-(M-1),\,M-1]$$

每个方向有 $2M-1$ 种取值，所以相对位置组合共有 $\left(2M-1\right)\times \left(2M-1\right)$ 种。在实际使用时，根据每对 Token 的 $(\Delta h,\Delta w)$ 从 $\hat{B}$ 中查表，填入 $B\in\mathbb{R}^{M^2\times M^2}$。这样参数量从 $M^4$ 降到 $\left(2M-1\right)^2$。

2.2.5. Patch Merging

我们来到了最后一个部分，也就是 Swin Transformer Block 之间的 Patch Merging，其作用是对上一个 Block 的结果下采样，即让特征图变小、通道变多，通过这种方式构建层次化特征金字塔。具体是如何显示的呢？我们假设第 $l$ 个Stage 输出的特征图是 $H \times W \times C$，Patch Merging 的步骤如下：

1. 把空间上 $2\times 2$ 邻域的 $4$ 个 Token 拿出来，在通道维度上拼接，得到 $4C$ 维，也就是特征图变成 $\frac{H}{2} \times \frac{W}{2} \times 4C$
2. 再通过一个先行层降维到 $2C$

总结来看，上述过程也就是：

$$H \times W \times C \rightarrow \frac{H}{2} \times \frac{W}{2} \times 2C$$

通过上述的操作，特征图越来越小，通道越来越多。这与 CNN 中的下采样的操作类似。

3. 总结

ViT 首次使用 Transformer 处理图像，证明了 Transformer 在视觉领域的可行性，Swin Transformer 则是在 ViT 的基础上，结合了图像的特点，设计了 W-MSA 和 SW-MSA 两种基于窗口的 Attention 计算方法，将 ViT 中基于全局的 Attention 的算法时间复杂度降低，同时，在 Block 之间加入 Patch Merging，对图像特征起到了下采样的作用，总体来看，Swin Transformer 并没有改变 Transformer 的基本原理，而是调整了信息交互范围和特征组织方式，让 Transformer 更适应计算机视觉中的高分辨率输入、多尺度目标以及密集预测任务。
