1. 以 Decode-only 为基础的 LLM

1.1. Transformer 网络

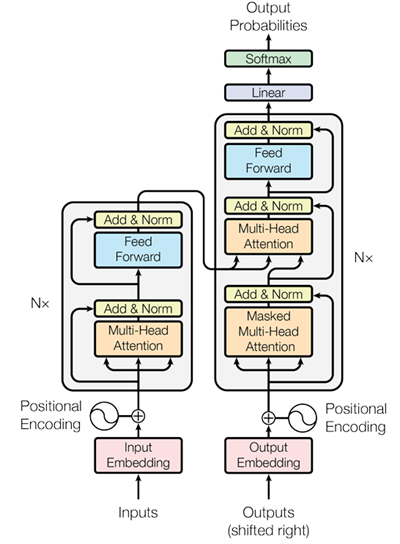

Transformer^[1] 网络是大模型的基础，Transformer 网络由多层编码器和解码器堆叠而成，Transformer 的网络结构如下图所示：

在 Transformer 网络结构中，编码器和解码器都是由多头注意力和前馈网络模块组成，在多头注意力机制中，最重要的是注意力的计算，其一般化的计算公式为：

$$\mathrm{Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}})V$$

其中$Q,K,V$分别是查询、键、值向量。前馈网络通常由两个线性层和非线性激活组成。

在 Transformer 网络结构中共包含了三种类型的 Attention：

• Self-Attention：在 Transformer 的编码器部分，其中 $Q,K,V$ 均来自于编码器部分的输入；
• Masked Self-Attention：在 Transformer 的解码器部分，其中 $Q,K,V$ 均来自于解码器部分的输入，与 Self-Attent 不同的是，Masked Self-Attention 并不能看到所有的文本，这个在后面的计算过程部分会详细介绍到；
• Cross-Attention：这是 Transformer 的编码器和解码器结合的部分，其中 $Q$ 来自于解码器的输入，而 $Q,K,V$ 来自于编码器的输出；

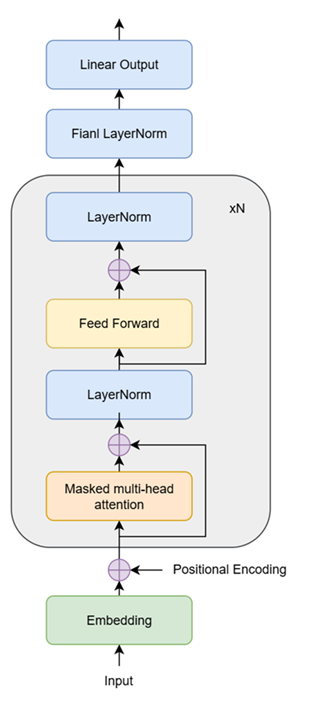

目前绝大部分的 LLM 使用的是 Decoder-only Transformer，与 Transformer 结构不同的是去除了编码器部分，既然去除了编码器部分，那么 Cross-Attention 也没有必要存在了，LLM 的网络结构如下图所示：

其中 xN 表示的是 N 次重复这个部分。

1.2. 计算过程

大模型的推理过程也被称为自回归过程，模型上一个 Token 的输出会被当作是下一个 Token 的输入。

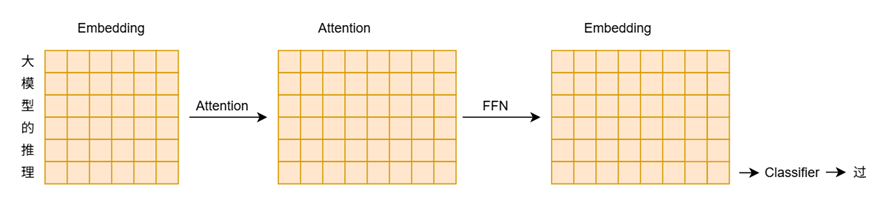

我们以“大模型的推理”为初始的 Token 序列，完整的序列为“大模型的推理过程也被称为自回归过程”，初始的 Token 序列在 LLM 中也被称为 Prompt。为了方便描述 LLM 的推理过程，我们简化模型，我们取上述图中的 N 为 1，同时，Token 为每一个中文的词，实际的过程中会根据不同的分词方法而不同。此时的计算过程如下图所示：

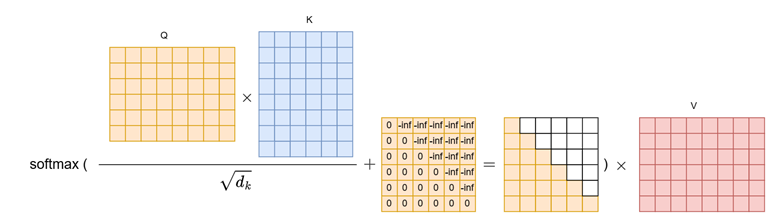

如图，假设 Embedding 的维度为 6，Prompt 经过 Embedding 后（包括了 Positional Embedding）后，Embedding 的大小为 $6\times 6$，每一个 Token 的向量经过与 $W_Q,W_K,W_V$ 三个矩阵运算后便得到每一个 Token 的 $Q,K,V$ 向量，为了与 Embedding 的向量维度区分开，设置这个的 $W_Q,W_K,W_V$ 的矩阵维度为 $6\times 8$，经过 Masked multi-head Attention 后，便得到上图中的 Attention 矩阵，再经过 FFN 后，得到最终的 Embedding，根据最后一个 Embedding 得到最终的词，核心部分的 Attention 的计算过程如下：

在 LLM 中，使用的是 Masked Multi-Head Attention，简单来说，就是在用“大”这个 Token 去预测 Token “模”时，不能看到后面的 Token，一般都会使用掩码矩阵的方式修改上述的 Attention 计算公式：

$$\mathrm{Maksed\_Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}}+M)V$$

其中，矩阵 M 称为掩码矩阵，格式为：

$$M=\begin{pmatrix} 0 & -\infty & -\infty & -\infty & -\infty & -\infty \\ 0 & 0 & -\infty & -\infty & -\infty & -\infty \\ 0 & 0 & 0 & -\infty & -\infty & -\infty \\ 0 & 0 & 0 & 0 & -\infty & -\infty \\ 0 & 0 & 0 & 0 & 0 & -\infty \\ 0 & 0 & 0 & 0 & 0 & 0 \\ \end{pmatrix}$$

掩码矩阵是一个下三角矩阵，这样经过 softmax 计算后，对角线以上的部分都为 0。

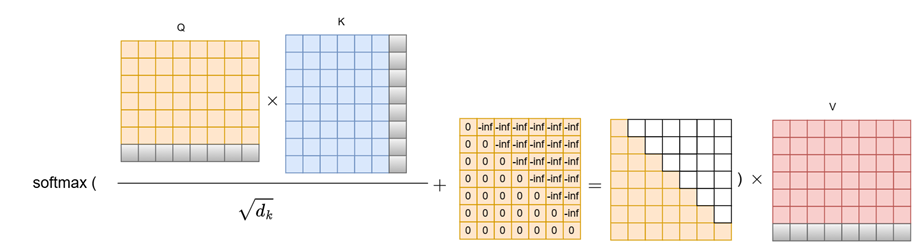

预测完“过”这个 Token 后，将其继续放入到输入中，继续预测 token“程”，这里只显示 Attention 部分计算的差异，如下图所示：

在 $Q,K,V$ 中都增加了对应 Token“过”的向量，依次类推，直到生成结束。

2. KV Cache

KV Cache 在已经成为了 LLM 推理过程中必须要用到的一个优化技术。KV Cache 的想法很简单，即通过把中间结果缓存下来，避免重复计算。

2.1. 删除无效计算

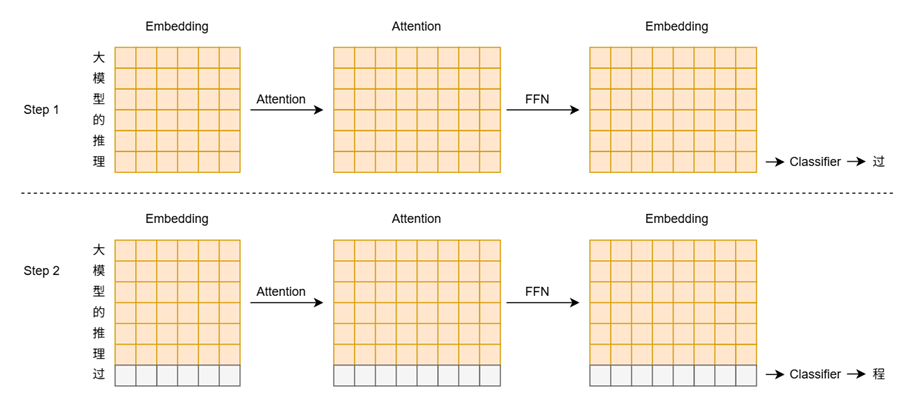

首先，我们需要看一下上述的计算过程中是否存在重复的计算。来看下预测完一个词后的前后对比：

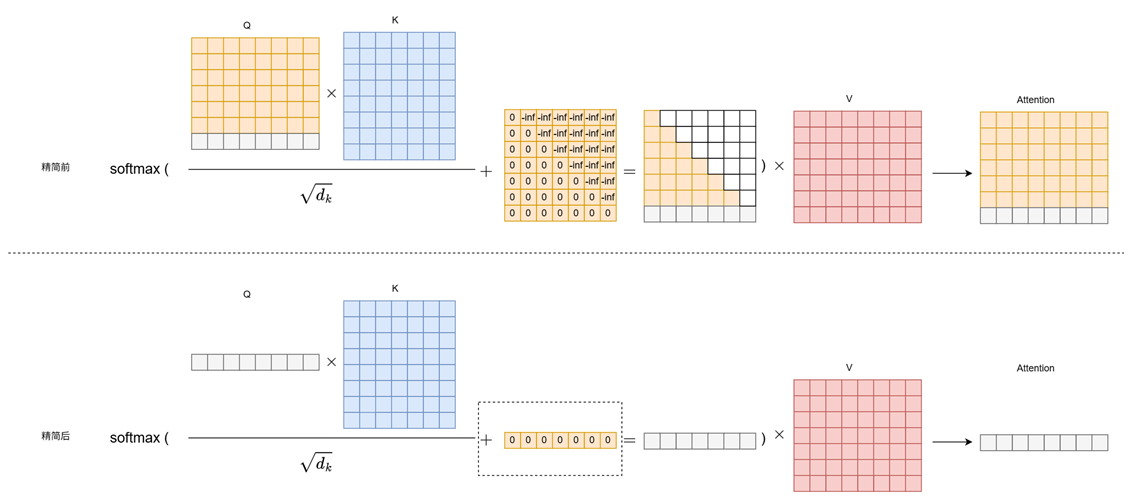

实际上，最终的 Classifier 只会用到 Embedding 的最后一行，而最后一行是 Attention 的最后一行经过 FFN 运算后得到的。因此是不是每次只需要得到上图中 Attention 矩阵的最后一行就可以了。经过简单的数学运算，就能得到如下的图：

上图精简后的图中，虚线框出来的那部分掩码矩阵其实已经没有作用了，留着只是为了上下的对比。从上图，我们发现，其实我们关注的只有三个东西：

• 新增 Token 的 $Q$ 向量
• 完整 Input 的 $K$ 矩阵
• 完整 Input 的 $V$ 矩阵

2.2. 缓存重复计算

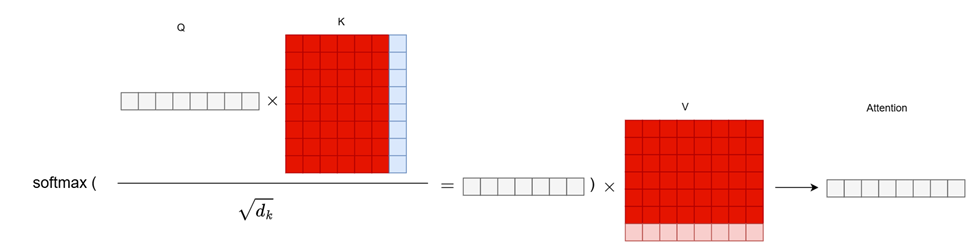

上面也提到，每一个 Token 的 $Q,K,V$ 向量是由该 Token 的 Embedding 向量与 $W_Q,W_K,W_V$ 三个矩阵运算后得到的，每一个 Token 会得到该 Token 对应的 $Q,K,V$，但是上面的计算过程依赖于完整 Input 的 $K$ 矩阵和 $V$ 矩阵，因此，这里需要将该新增 Token 之前所有 Token 对应的 $K,V$ 向量缓存起来，这便是 KV Cache 了。也就是下图的红色部分：

3. 总结

通过以上的分析，LLM 在推理阶段，其实用到的是最终 Embedding 矩阵的最后一行，而影响最后一行的最关键的计算是 Attention 的计算，进而在 Attention 中与其相关的是新增 Token 的 $Q$ 向量，完整 Input 的 $K$ 矩阵以及完整 Input 的 $V$ 矩阵，因此，我们可以将该新增 Token 之前所有 Token 对应的 $K,V$ 向量缓存起来，这便形成了 KV Cache。

参考文献

[1] Vaswani A , Shazeer N , Parmar N ,et al.Attention Is All You Need[J].arXiv, 2017.DOI:10.48550/arXiv.1706.03762.
