1. Multi Head Attention

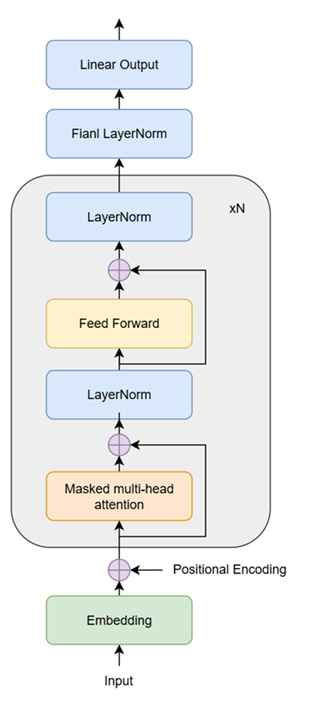

目前绝大部分的 LLM 使用的是 Decoder-only Transformer^[1]，网络结构如下图所示：

其中 xN 表示的是 N 次重复这个部分。在这个网络结构中主要有两个部分组成，分别为多头注意力（Multi Head Attention，MHA）和前馈神经网络。在多头注意力机制中，注意力的计算公式为：

$$\mathrm{Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}})V$$

其中 $Q,K,V$ 分别是查询、键、值向量。在 Decoder-only Transformer 结构中，需要在 Attention 的计算过程中加入掩码矩阵，以防止前面的 Token 与后面的 Token 做注意力的计算，因此上述的计算公式在 Decoder-only Transformer 结构中应该为：

$$\mathrm{Maksed\_Attention}(Q,K,V)=\mathrm{softmax}(\frac{QK^\top}{\sqrt{d_k}}+M)V$$

其中，矩阵 M 称为掩码矩阵，格式为：

$$M=\begin{pmatrix} 0 & -\infty & -\infty & -\infty & -\infty & -\infty \\ 0 & 0 & -\infty & -\infty & -\infty & -\infty \\ 0 & 0 & 0 & -\infty & -\infty & -\infty \\ 0 & 0 & 0 & 0 & -\infty & -\infty \\ 0 & 0 & 0 & 0 & 0 & -\infty \\ 0 & 0 & 0 & 0 & 0 & 0 \\ \end{pmatrix}$$

掩码矩阵是一个下三角矩阵，这样经过 softmax 计算后，对角线以上的部分都为 0，保证了前面的 Token 不会看见后面的 Token。

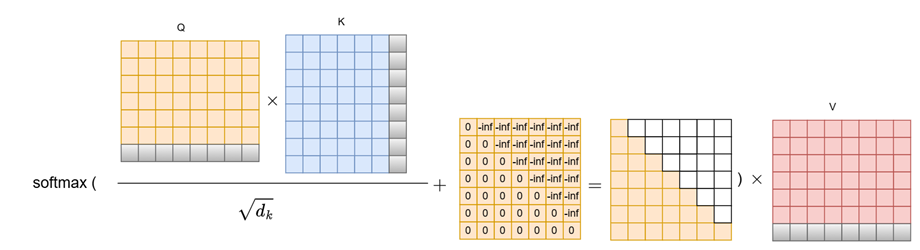

在推理的过程中，每一个 Token 在计算得到 $Q,K,V$ 向量后，根据 Attention 的计算公式，得到 Attention 的值，如下图所示：

上述便是单个 Attention 的计算，在原始的 Encoder-Decoder^[1] 模型中，采用的是多头注意力模型（Multi Head Attention，MHA），其作用是在同一组输入上，同时学习多种不同的表示（或者能力），然后能将其组合起来，这种好处就无需多说了，相比较只用一个头，能够增强模型的综合能力。具体来说，对于每一个头，有自己的 $W_Q,W_K,W_V$，会将输入投影到不同的表示子空间中，并在子空间中计算 Attention。例如，第 $i$ 个头的计算如下：

$$Q_i=XW_Q^{(i)}$$

$$K_i=XW_K^{(i)}$$

$$V_i=XW_V^{(i)}$$

第 $i$ 个 Head 的 Attention 的计算如下：

$$\mathrm{head}_i=\mathrm{softmax}(\frac{Q_iK_i^\top}{\sqrt{d_k}})V_i$$

最后将多个头组合起来：

$$\mathrm{MHA}\left(X\right)=Concat\left(head_1​,\cdots ,head_h​\right)W_O$$

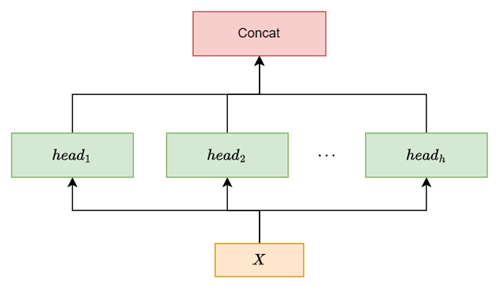

其具体过程如下图所示：

2. KV Cache

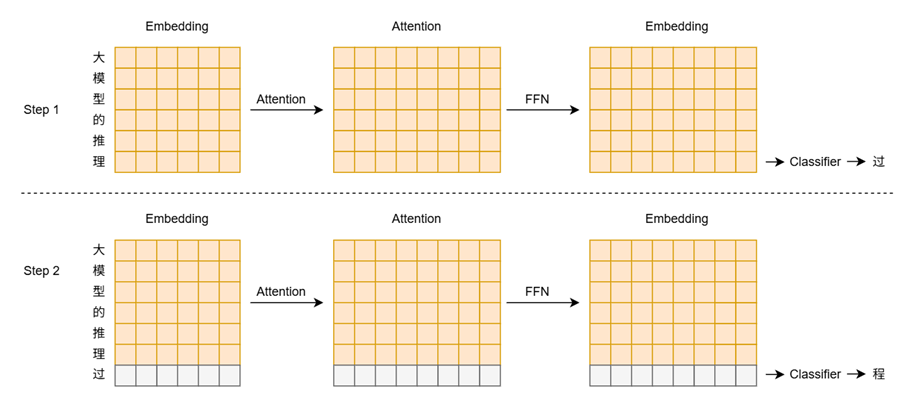

注意到有一点，在预测新的 Token 时，最终的 Classifier 只会用到 Embedding 的最后一行，而最后一行是 Attention 的最后一行经过 FFN 运算后得到的。因此是不是每次只需要得到上图中 Attention 矩阵的最后一行就可以了。其具体过程如下图所示：

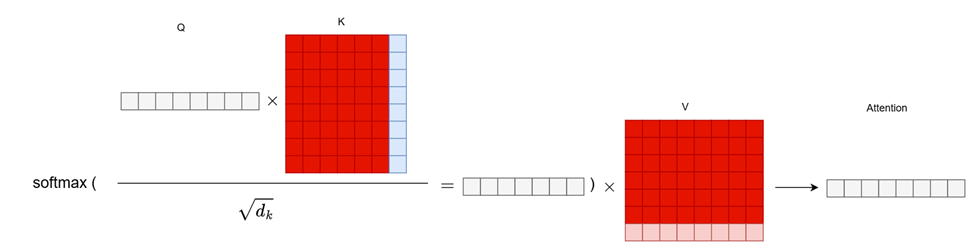

带回到 Attention 的计算过程中，实际更关注的是上一个 Token 对应的 $Q$ 和所有的 $K,V$，如下图所示：

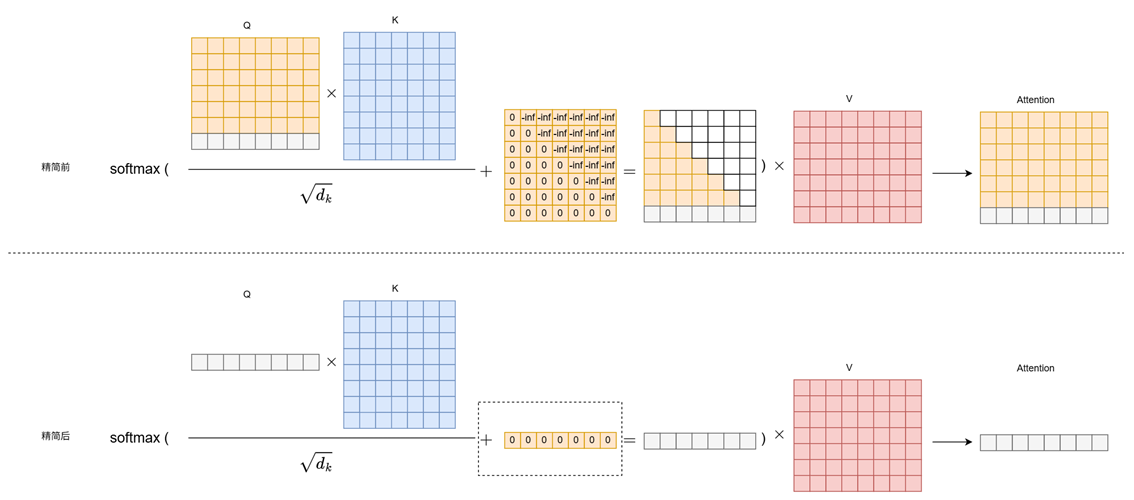

此时就考虑将历史 Token 的 $K,V$ 缓存起来，这便是 KV Cache 的基本思想。KV Cache^[2] 是大模型推理性能优化的一个常用技术，该技术可以在不影响任何计算精度的前提下，通过空间换时间的思想，提高推理性能，其具体过程如下图所示：

更多的 KV Cache 相关的内容可以参阅参考文献[2]。

假设有 $h$ 个头，假设 $Q$ 的维度为 $n$，上下文的长度为 $l$，每一个头中在 KV Cache 中需要存储的 $K$ 的维度为 $n\times l$，总的需要存储的数据量为 $\left(n\times l\right)\times 2\times h$。上下文长度 $l$ 越长，显存的占用就越大，能否有办法进一步减少存储的数据量呢？

3. Multi-Query Attention 与 Grouped-Query Attention

GPU 是 LLM 推理的重要硬件，除了计算性能之外，显存容量是一个重要的指标，KV Cache 是一种用空间换时间的方法，如果能进一步减少 KV Cache 对显存的占用，能够放入更长的上下文，也能进一步提升推理速度。

3.1. Multi-Query Attention

MQA^[3] 是在 2019 年由 Google 提出的方法，全称是 Multi-Query Attention。在 MHA 中，每一个 Head 都有自己的 $K$ 和 $V$，MQA 的思路很直接，直接让所有 Attention Head 共享同一个 $K$ 和 $V$，对于每一个 Head 有自己的 $Q_i$：

$$Q_i=XW_Q^{(i)}$$

而 $K$ 和 $V$ 则是所有的 Head 共享的：

$$K=XW_K$$

$$V=XW_V$$

第 $i$ 个 Head 的 Attention 的计算如下：

$$\mathrm{head}_i=\mathrm{softmax}(\frac{Q_iK^\top}{\sqrt{d_k}})V$$

最后将多个头组合起来：

$$\mathrm{MQA}\left(X\right)=Concat\left(head_1​,\cdots ,head_h​\right)W_O​$$

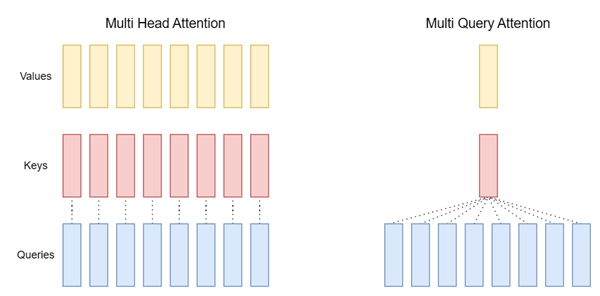

这样，总的需要存储的数据量为 $\left(n\times l\right)\times 2$，MQA 直接将 KV Cache 减少到了 MHA 的 $\frac{1}{h}$，两者的比较如下图所示：

使用 MQA 的模型包括 PaLM、StarCoder、Gemini 等。

3.2. Grouped-Query Attention

Google 在 2013 年提出的 GQA（Grouped-Query Attention）^[4] 是 MQA 和 MHA 的折中版本，GQA 的方法也很简单，它就是将所有 Head 分为 $g$ 个组，每组共享同一对 $K$ 和 $V$，对于每一个 Head 有自己的 $Q_i$：

$$Q_i=XW_Q^{(i)}$$

而 $K$ 和 $V$ 则是每一组 $j\in g$ 的 Head 共享的：

$$K_j=XW_K^{(j)}$$

$$V_j=XW_V^{(j)}$$

第 $i$ 个 Head ，其属于第 $j$ 个分组，其 Attention 的计算如下：

$$\mathrm{head}_i=\mathrm{softmax}(\frac{Q_iK_j^\top}{\sqrt{d_k}})V_j$$

最后将多个头组合起来：

$$\mathrm{MQA}\left(X\right)=Concat\left(head_1​,\cdots ,head_h​\right)W_O​$$

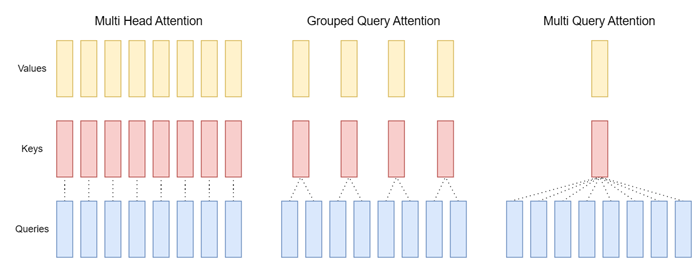

与 MHA 以及 MQA 的对比如下图所示：

GQA 的模型包括 LLAMA2-70B，以及 LLAMA3 全系列，此外使用 GQA 的模型还有 TigerBot、DeepSeek-V1、StarCoder2、Yi、ChatGLM2、ChatGLM3、Qwen2 等，相比使用 MQA 的模型更多。

4. 总结

在 MHA 框架下，结合 KV Cache 的空间换时间，能够极大加速 LLM 的推理，但是对于推理来说，GPU 的显存资源尤其珍贵，这就出现了针对 KV Cache 进一步缩减空间的方案，MQA 和 GQA 就是针对 MHA 的精简方案，通过缩减 K 矩阵和 V 矩阵，达到缩减 KV Cache 的效果。

参考文献

[1] Vaswani A , Shazeer N , Parmar N ,et al.Attention Is All You Need[J].arXiv, 2017.DOI:10.48550/arXiv.1706.03762.

[2] LLM 推理优化技术：KV Cache

[3] Shazeer N. Fast transformer decoding: One write-head is all you need[J]. arXiv preprint arXiv:1911.02150, 2019.

[4] Ainslie J, Lee-Thorp J, De Jong M, et al. Gqa: Training generalized multi-query transformer models from multi-head checkpoints[C]//Proceedings of the 2023 conference on empirical methods in natural language processing. 2023: 4895-4901.
