1. 概述

YOLO v1^[1] 开创了 one-stage 目标检测的先河，但是 YOLO v1 中也存在着很多的问题，回顾 YOLO v1 的算法的整个过程，对于 $448\times 448\times 3$ 的图像，经过一系列卷积+池化的操作后，得到 $7\times 7\times 1024$ 的语义特征层，YOLO v1 的操作也便是在这个语义特征层上展开的。在这个 $7\times 7\times 1024$ 的语义特征层上，每一个 cell 预测 $2$ 个 Bounding Box 和 $20$ 个类别概率，这里面会出现两个问题：

• 第一，每个 cell 只能负责有限数量的候选框，全部的 $7\times 7\times 1024$ 的语义层，能负责的候选框的数量为：$7\times 7\times 2=98$，这就会导致 YOLO v1 的召回率会存在一些问题；
• 第二，在 YOLO v1 中直接预测边框的参数 $\left(x,y,w,h\right)$，而不是像 Faster R-CNN^[2] 中先有一个参考框，再预测相对于参考框的偏移量。这样的学习难度会比较大。

其次是语义层的大小是固定的 $7\times 7$，尺度较为固定，无法同时适应大目标和小目标。针对这些问题，在 2017 年，Joseph Redmon 等人提出了 YOLO 的改进版，民间统称为 YOLO v2^[3]。主要的改动包括三个方面：

1. 语义特征层的优化
2. 增加 Anchor Boxes
3. 其他网络结构上的优化

2. 语义特征层

在 YOLO v1 中，对于 $448\times 448\times 3$ 的图像，经过一系列卷积+池化的操作后，得到 $7\times 7\times 1024$ 的语义特征层，使用的是单语义层的特征。而在 YOLO v2 中，语义特征层由两个部分组成：

• 一个是卷积层的 $13\times 13\times 1024$ 的语义特征层；
• 第二个是从前面拿了一个较高分辨率的 $26\times 26\times 512$ 的语义特征层。

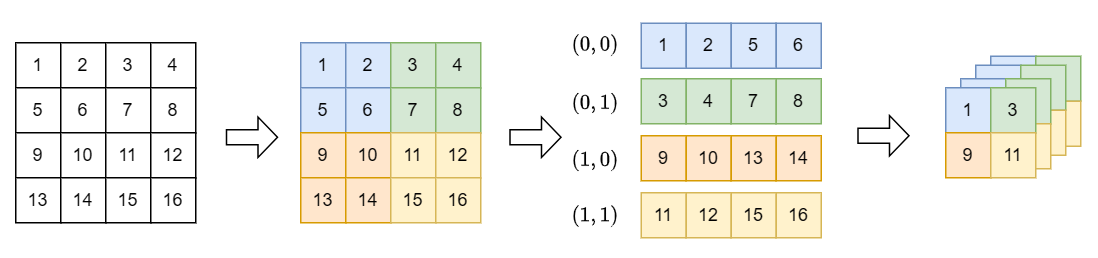

将两部分组合在一起，形成最终的 $13\times 13\times 3072$ 的语义特征层。组合的过程是先将 $26\times 26\times 512$ 通过 passthrough layer 转变成 $13\times 13\times 2048$，这个过程只是一个空间重排，相当于将空间尺寸减半、通道数变成 $4$ 倍，即：$H\times W\times C\to \frac{H}{2}\times \frac{W}{2}\times 4C$。举个简单的例子，假设现在有一个单通道的数据 $4\times 4\times 1$，即 $C=1$，最终将其变成 $2\times 2\times 4$，这个过程如下图所示：

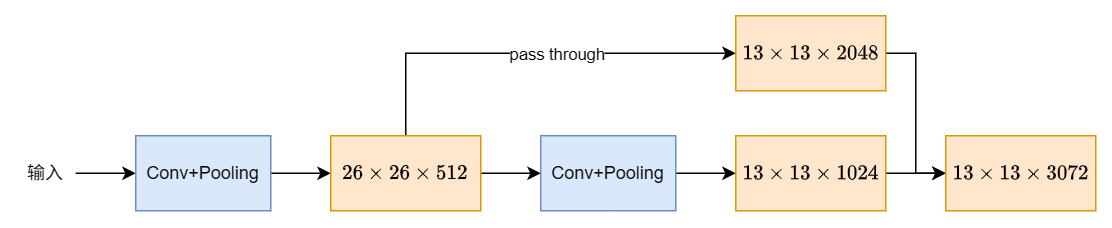

最终，通过通道维度将两个特征层融合在一起，其整个过程如下图所示：

3. Anchor Boxes

这是我认为 YOLO v2 与 YOLO v1 最为重要的差异点了。在 YOLO v1 中，每一个通道的语义特征层的大小为 $7\times 7$，这 $49 $ 个 cell 中的每一个预测 $2$ 个边界框 $\left(x,y,w,h\right)$，这严重限制了可召回的边界框的数量。

在 YOLO v2 中，每一个通道的语义特征层的大小为 $13\times 13$，与 YOLO v1 不同的是：

• 首先第一点，在 YOLO v2 中，每一个 cell 预测 $5$ 个边界框，这一下子从 YOLO v1 的 $169$ 个预测框增到到 $845$ 个预测框；
• 第二点，这个预测框的生成逻辑也与 YOLO v1 中有很大的不一样，在 YOLO v1 中直接预测边界框的参数 $\left(x,y,w,h\right)$，然而直接预测边框参数是较为困难的，在 YOLO v2 中也是借鉴了 Faster R-CNN 中的做法，先有一个参考框，然后再学习相对于参考框的偏移量，这样的学习难度能得到下降，这里的参考框，在 YOLO v2 中称为先验框。

其中，第一点与 YOLO v1 中的逻辑大致相同，只是可预测的数量增多了。重点是第二点，在第二点中，有两个基本问题，第一是先验框是如何得到的；第二是如何学习到相对于先验框的偏移量。

3.1. 先验框

先验框是预先生成的一组边界框，在 Faster R-CNN 中，anchor 是按照特定的尺寸和长宽比手动生成的，但是，这种设计方法有个问题就是不同的数据集的目标大小、形状分布都不一样，这样的设计不一定适合所有的情形。与 Faster R-CNN 不同的是，在 YOLO v2 中，直接统计训练集中 Ground Truth 框的宽高分布，用聚类找出最具代表性的几组宽高，以此作为先验框，一般采用 K-Means 聚类方法。具体来说，主要有如下的几步：

1. 提取所有目标框的宽高

遍历训练集，提取到每张图中的每个 Ground Truth 框的宽和高，组成一个数据点，如：$\left(w_i,h_i\right) $。

2. 重新定义度量的方法

原始的 K-Means 聚类方法中使用的是欧式距离作为度量的方法，但是在这里，不能直接使用欧式距离作为度量的方法，在目标检测中真正关心的是两个框的重叠程度，也就是 IoU，因此重新定义的度量方法为：

$$d\left (box,centroid \right )=1-IoU\left ( box,centroid \right )$$

其中，IoU 越大，距离越小；IoU 越小，距离越大。

3. K-Means 计算

这个过程就是进行 K-Means 的计算，先初始化 $K$ 个聚类中心，然后不断迭代和更新，最终得到 $K$ 个聚类中心：

$$\left(w_k,h_k\right),\quad k=1,2,\cdots ,K$$

这就是 YOLO v2 中固定的 anchor 模板，在文献[3]中，聚类中心 $K$ 的取值为 $K=5$。

以上得到的 $K$ 个 anchor 模板还只是在原图上的，还需要将其转换到对应的特征图的尺度上，转换的方法也很简单，如上面，原图是 $416\times 416$，特征图是 $13\times 13$ 的，也就是需要下采样 $32$ 倍，因此在特征图上的宽高为：

$$w_{feat}=\frac{w_{ori}}{32},\quad h_{feat}=\frac{h_{ori}}{32}$$

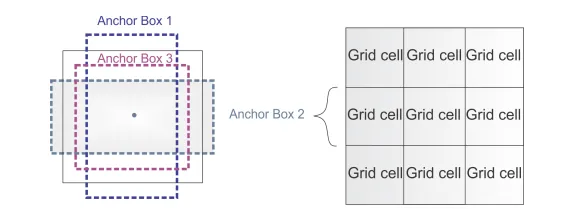

此时在特征图的每一个 cell 上，都会有 $K$ 个不同宽高的先验框，如下图所示：

3.2. 学习到相对于先验框的偏移量

首先回忆一下，在 Faster R-CNN^[2] 中，是根据中心位置来预测偏移值 $\left(t_x,t_y,t_w,t_h\right)$ 的。简单来说，假设先验框的宽高为 $\left(w_a,h_a\right)$ 以及中心坐标为 $\left(x_a,y_a\right)$，边框的实际中心位置 $\left(x,y\right)$ 和实际的宽高为：

$$x=x_a+w_a\cdot t_x$$

$$y=y_a+h_a\cdot t_y$$

$$w=w_a\cdot e^{t_w}$$

$$h=h_a\cdot e^{t_h}$$

训练的时候，我们需要学习到偏移值 $\left(t^{\ast}_x,t^{\ast}_y,t^{\ast}_w,t^{\ast}_h\right)$。我们注意到，在 Faster R-CNN 中，$t_x$ 控制着中心点向左右偏移，$t_y$ 控制着中心点向上下偏移，且绝对值的大小决定了偏移的幅度。然而，$t_x$ 和 $t_y$ 并没有控制范围，可以是任意的数值，这就有可能会导致预测框偏离得很远，甚至于超出图像的外面；也有可能很小，导致难以训练。最好的方法就是对其加以控制，限制其在一定的范围内。

在 YOLO v2 中，对偏移值 $t_x$ 和 $t_y$ 做了限制，限制其是相对于 cell 左上角位置的相对偏移值。需要预测 4 个偏移值：$t_x,t_y,t_w,t_h$，可以根据如下的公式计算出实际的边界框的位置和大小：

$$b_x=\sigma \left(t_x\right)+c_x$$

$$b_y=\sigma \left(t_y\right)+c_y$$

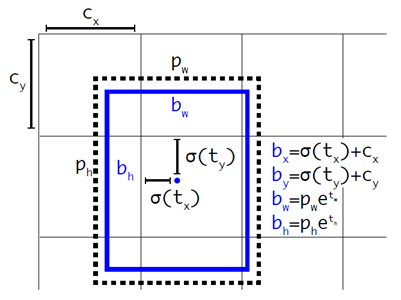

其中，$\left(c_x,c_y\right)$ 为 cell 的左上角在特征图上的坐标，$\sigma$ 为 Sigmoid 函数，$\sigma \left(t_x\right)$ 和 $\sigma \left(t_y\right)$ 的输出被控制在 $0\sim 1$ 之间。这样，预测框的中心就被限制在当前的 cell 内部，不会偏离很远，如下图所示：

宽高与 Faster R-CNN 中一致，只是延续文献[3]，在符号表述上有些不同：

$$b_w=p_we^{t_w}$$

$$b_h=p_he^{t_h}$$

其中，$p_w$ 和 $p_h$ 是先验框的宽高。

注意：这里需要注意一点的是，在 Faster R-CNN 中，所有的定义是在原图尺度上；而在 YOLO v2 中，所有的定义是在特征图尺度上，也就是说 $p_w$ 和 $p_h$ 是在特征图尺度上的宽高。

3.3. 与 Ground Truth 匹配

有了如上的定义之后，就需要学习如何与 Ground Truth 匹配。如上，YOLO v2 中的参数定义的尺度是在特征图上的，因此，首先需要将 Ground Truth 先映射到特征图上，这个与 YOLO v1 中也是一致的。映射完成之后，就看 Ground Truth 的中心落在哪个 cell 中，那么对应的 cell 就负责预测该 Ground Truth，同时，每个 cell 设置了 $5$ 个 anchor，与 YOLO v1 中一样，选择和 Ground Truth 的 IoU 最大的那个 anchor 作为正样本。其他与 YOLO v1 中一致，更多的 YOLO v1 相关的知识，可以参考[4]。

4. 其他的改进

以上就是 YOLO v2 中最主要的改进，除此之外，还有一些其他的优化：

1. 采用了全卷积的架构，去除了全连接层，这样有利于处理不同大小的输入图像；
2. 重新设计了网络结构，文中称为 Darknet-19；
3. 在卷积层的基础上增加的 Batch Normalization，现在回头来看这些优化，都是在特征层面增强网络的性能。

5. 总结

YOLO v2 在 YOLO v1 的基础上，重点解决 YOLO v1 的两个痛点：定位不够准和召回率偏低。通过引入 Anchor Box，并在 Anchor Box 的基础上，学习基于此的微调，能够极大降低学习的难度；同时，每个 cell 引入了 5 个 Anchor Box，再加上两个语义特征层，可召回的数量极大提升，这也奠定了 YOLO 的基本框架，为后续的优化升级奠定了基础。

参考文献

[1] Redmon J, Divvala S, Girshick R, et al. You only look once: Unified, real-time object detection[C]//Proceedings of the IEEE conference on computer vision and pattern recognition. 2016: 779-788.

[2] Ren S, He K, Girshick R, et al. Faster r-cnn: Towards real-time object detection with region proposal networks[J]. Advances in neural information processing systems, 2015, 28.

[3] Redmon J, Farhadi A. YOLO9000: better, faster, stronger[C]//2017 IEEE conference on computer vision and pattern recognition (CVPR). Ieee, 2017: 6517-6525.

[4] 目标检测 YOLO v1 算法
